LM1203

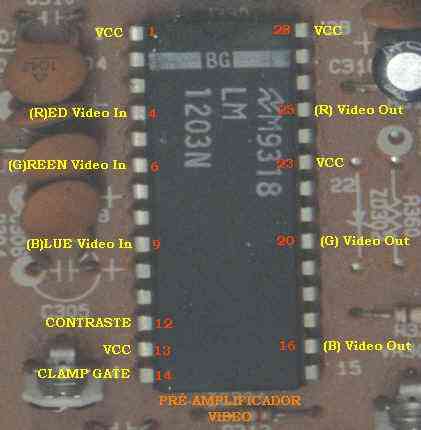

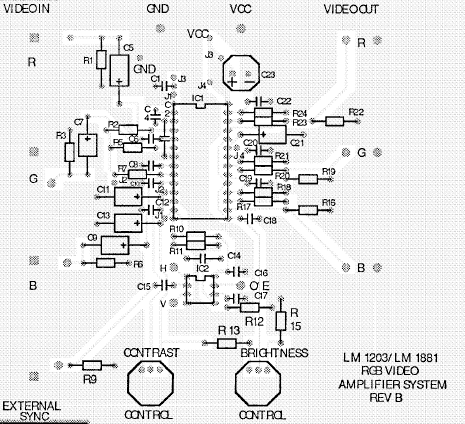

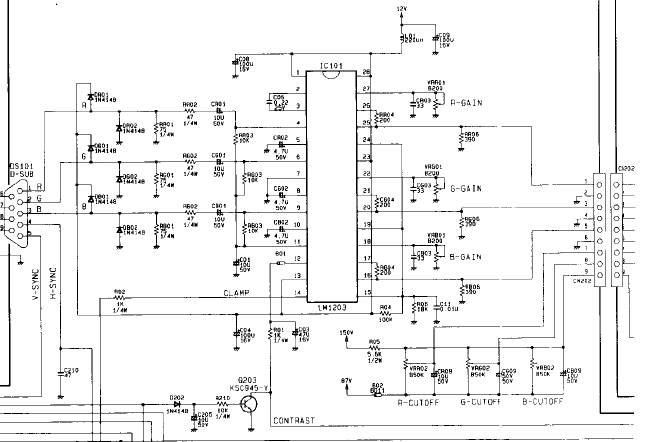

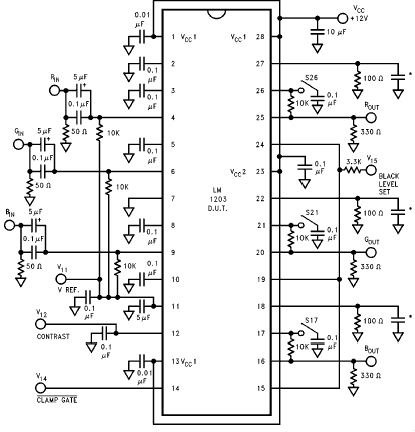

Numa configuração básica de um circuito de video, os sinais RGB vem da placa de video no microcomputador através do cabo de sinal já separados. A maioria dos monitores utilizam este integrado na etapa pré-amplificadora de video. O Sinal R (Vermelho) é aplicado ao pino 4. O Sinal G (Verde) entra no pino 6 e o sinal B (Azul) entra no pino 9. Os tres sinais são ligados ao Ci através de capacitores de acoplamento A polarização das entradas de video são feitas através de resistores diretamente no pino 11 numa tensão de referência de aproximadamente 2.3v.

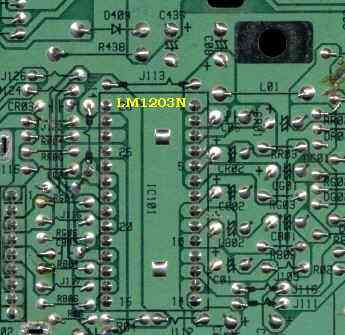

Defeitos relacionados a deficiências de contraste deverão ser pesquisados nos componentes ligado pino 12. Alguns monitores tem este CI localizado na placa de cinescópio enquanto outros modelos tem sua localização numa blindagem normalmente atrás da carcaça que protege o Flyback.
