El sistema de señalización SS7 es una arquitectura para el manejo de la señalización fuera de banda que permite el establecimiento de llamadas, facturación, enrutamiento y la función de intercambio de la red conmutada de telefonía pública (PSTN). Ésta identifica la función a ser ejecutada por un sistema de señalización de red y un protocolo para permitir su función.

Arquitectura de la señalización de Red. Es capaz de soportar señalización continuas de diferentes trayectorias de voz y datos, para ello el diseño más simple sería asignar una de las trayectorias entre cada par interconectado de conmutadores como enlaces de señalización (signaling link). Sujeto por la capacidad contenida, todo el tráfico que se señaliza entre los dos conmutadores podrá atravesar este enlace. Este tipo de señalización es conocido como señalización asociada y se representa en la figura 1

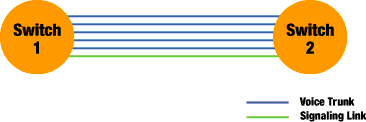

Figura 1. Señalización asociada.

1 Parte de transferencia de mensaje (Menssage Transfer / Part-MTP). asegura la transferencia fiable entre dos nodos en una red de señalización.

2 Parte de control de conexión de señalización (Signalling Connection Control / Part-SCCP). Es un complemento para el MTP que le proporciona características adicionales para el enrrutamiento.

3 Parte de usuario (User Part / UP) parte de transferencias de mensajes que abarca funciones relacionadas a un tipo particular de usuario que ha de especificarse en un manejo de señalización.

4 Parte de Aplicación de capacidad de transacción (Transaction Capability Application / Part - TCAP).

En la figura 2 se muestran las partes funcionales del SS7 relacionadas con el modelo OSI.

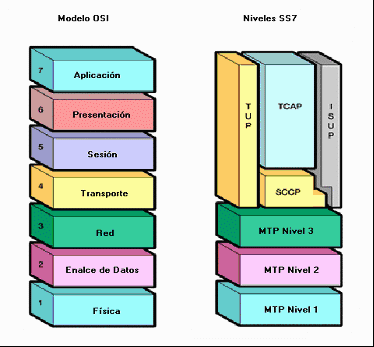

Figura 2. Partes funcionales del SS7 relacionadas con el Modelo OSI.

Los enlaces de señalización SS7 se caracterizan según el uso de la señalización en la red. Virtualmente todos los enlaces son idénticos, éstos son las transmisiones de datos bidireccionales a 56 Kbps o 64 kbps que soportan las mismas capas más bajas del protocolo, cómo se diferencia ellos según su uso dentro de una red de señalización se muestran en la figura 3.

Figura 3. Tipos de enlaces SS7

Enlace A (acces): Enlace conectado a señalización de punto final (SCP o SSP) para un STP, solo mensajes originados o destinados para señalización de punto final para transmitir por un enlace A.

Enlace B (bridge): Enlace Puente para conectar un STP con otro STP. Típico a cuadro de B, enlaces interconectados por pares STP (los STP de una red con los STP de otra red).

Enlace C (croos): A través de enlaces STP conectados crean un desempeño idéntico al par compañero. Un enlace C es usado solo cuando un STP no toma otra ruta disponible para dos punto de la señalización final.

Enlace D (diagonal): enlace diagonal. Par primario STP (pasarela de interconexión de redes), el par STP en un cuadro de configuración de enlace. STP secundario son los que hacen la conexión con los cuadros de enlace D. La distinción entre enlaces B y D es el mejor arbitraje, razón por la cual se pueden referir como B/D.

Enlace E (extended): Enlace extendido que conectan los SSP alternativamente con los STP, proveen un camino alternativo con los SSPs inicio de señalización, los STP no alcanza la vía de los enlaces A.

Enlace F (fully associated): Enlaces de total asociación conectados a dos señales de punto final (SSPs y SCPs). Éstos no son utilizados usualmente en redes con STPs, en éstas los enlaces F son conectados directamente a los puntos de señalización.
