Ejercicio 3: Además de las dos (02) formas mas comunes de multiplexión, ¿que otra tenemos?, descríbala usando ayudas gráficas.

El envío de transmisiones múltiples a lo largo del mismo medio de transporte requiere dividir la transmisión, esto se conoce como multiplexación o multiplexado. Las formas de multiplexación más comunes son: FDM (Frecuency División Multiplexing) y la TDM (Time División Multiplexing, ambas técnicas consiguen el mismo resultado la transmisión múltiple sobre el mismo medio.

Además de las dos formas de multiplexación anteriores también existe la WDM (Wavelenght División Multiplexion - Multiplexación por División en Longitud de Onda), está es una variante de la FDM y SDM (Space División Multiplexion - Multiplexación por división de espacio)

Multiplexación por división de espacio (SDM)

En SDM, las guías de ondas separadas (ejemplo, cables, fibra, etc.) son usadas para que dos canales físicos no se interfieran entre si. El ancho de banda entero de ambos canales físicos puede usarse simultáneamente. Un ejemplo normal de esto es el cable múltiple usados en autobús, cable de banda o multifilar, o teléfonos, etc. En este caso, no se necesita un mux central, excepto para actuar como un conmutador. En la figura 1 se ilustra el SDM

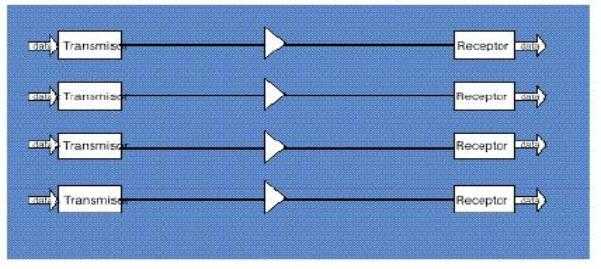

Figura 1. SDM

Los conmutadores por división de espacio se construyen dividiendo el conmutador de matriz en elementos pequeños e interconectandolos obteniendo conmutadores de múltiples etapas con mucho menor puntos de cruce como se observa en la figura 2

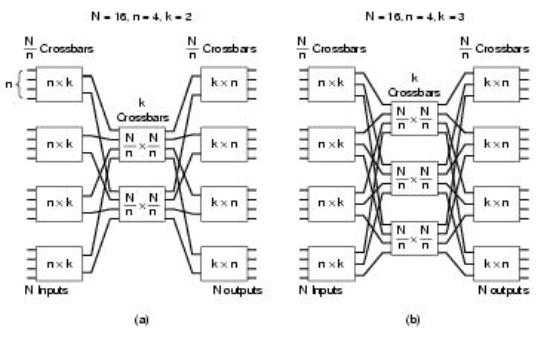

Figura 2. Dos conmutadores por división en espacio con diferentes parámetros

Multiplexación por División en Longitud de Onda (WDM)

La multiplexión por división de longitud de onda (WDM) es una técnica que aprovecha el ancho de banda de la fibra óptica. Estos Mutiplexers son dispositivos que pueden enviar en la misma línea dos o más señales con longitudes de onda diferentes las cuales son separadas en el extremo de salida por un demultiplexer. Como los multiplexores y demultiplexers son dispositivos reciproco, el mismo acoplador puede usarse como un multiplexor o un demultiplexer, la diferencia la hace la función que ejecuta.

Una propiedad de WDM en redes all-optical es la habilidad para hacer enrrutamiento por la longitud de onda y origen de la señal., así como los estados de conmutación de la red y cambios de la longitud de onda.

La WDM fue desarrollada para ser usada en canales de fibra óptica, su principio básico es abrir el espectro de luz que viaja por la F.O. en diferentes colores cada onda tiene una capacidad de 16 STM, así se incrementa la capacidad y la velocidad de transmisión. En la figura 3 se representa un enlace de F.O. WDM de alta capacidad, donde todas las señales son multiplexadas y transmitidas por un mismo canal de F.O. y desmultiplexada en el receptor y en la figura 4 se representa el ancho de banda útil de la fibra.

Figura 3. WDM utiliza todo el ancho de banda de la F.O.

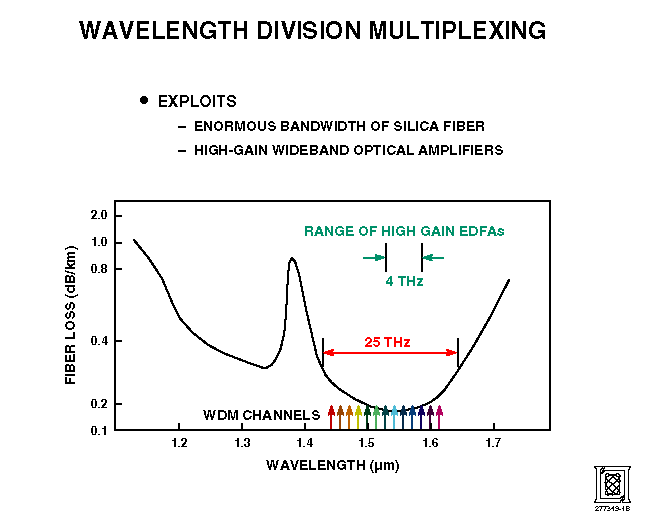

Figura 4. Transportación en WDM

• Redes nacionales o intercontinentales
• Aumentar la capacidad en fibras con cuellos de botellas o problema de capacidad con el número de fibra.
• Redes de largas distancias y Metropolinas con alto trafico.

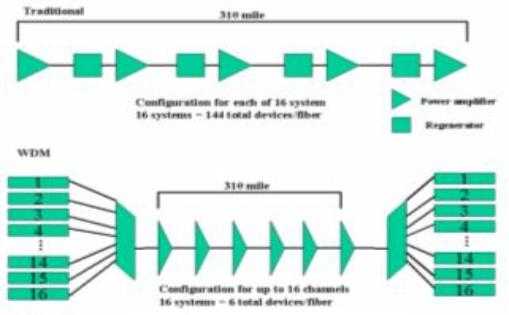

Un ejemplo práctico de las ventajas WDM: si requerimos transmitir 16 canales a lo largo de 310 millas utilizando métodos tradicionales, se necesitarían 16 fibras y un total de 144 elemento de regeneración y amplificación de señal. Si por el contrario se la tecnología WDM, reduciría la cantidad de fibra a una sola y seis elementos de amplificación con se muestra en la figura 5.

Figura 5
