REDES Y TELECOMUNICACIONES

Ing. Luis Cedeño H.

RESUMEN

Tema F.S.O:

Sub-Temas:

1. ¿Qué es FSO? / Martha Lobaton

2. Características / Richar Rojas

3. Ventajas y desventajas / Kenlis Salas

4. Aplicaciones / Luis Cedeño H.

SUB - TEMA 4: Aplicaciones de FSO

La tecnología Free Space Optics (F.S.O.) se basa en la transmisión de señales ópticas en el espacio libre, estos sistemas juegan un papel cada vez más importante en la provisión de comunicaciones de banda ancha en los entornos empresariales e inalámbricos en todo el mundo GSM, porque con F.S.O. es muy sencillo y rápido proporcionar comunicación fiable de banda ancha entre pequeñas distancias. Por ser una tecnología libre de licencia gubernamentales y no requiere permiso de operación, los diseñadores están utilizando las redes FSO como herramientas integral para la conectividad, aprovechando la importantes ventajas en términos de tiempo y costo. Entre las principales aplicaciones de F.S.O. estan:

  1. Interconexión Empresarial.

    2. La empresas utilizan enlaces ópticos inalámbricos de alta seguridad para interconectar edificios, oficinas aisladas, etc, Contando con un enlace de alta velocidad no se genera cuello de botella en el transporte de información, logrando tener un alto desempeño y con una gran variedad de servicio como:

     Conexión de redes LAN - LAN, MAN - LAN, entre otros

     Servicio de video conferencia de alta calidad

     Transmisión de base de datos a alta velocidad.

    FSO ofrece transmisión de alta velocidad igual que la fibra óptica pero a mas bajo costo, con la ventaja que el enlace puede ser reubicado de forma rápida y sencilla en que de surgir esta necesidad. En la figura se muestra un ejemplo de conexión FSO de oficinas de dos empresas ubicadas en edificios cercanos con línea de vista despejada.

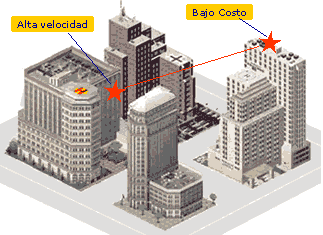

    Figura 1. Enlace FSO entre dos oficinas

  2. Redes Metropolitanas.

    3. F.S.O. permite garantizan el servicio de telecomunicaciones en aquellos casos que no se encuentran al alcance de la fibra óptica, con la ventaja de prestar el servicio en un tiempo muy corto. Al igual que la fibra óptica es posible implantar topología de bus y anillo en donde el equipo terminal utilizado puede ser el mismo que se emplea en los enlaces de fibra óptica.

    La alta disponibilidad de estos enlaces pueden ser usados para cerrar anillos de fibra óptica, como respaldo o para reducir el número de nodos que forman parte del anillo SDH y así disminuir el jitter y Wander generado, en la figura 2. Se muestra un ejemplo.

    Figura 2. Un enlace FSO dentro de una MAN

  3. Aplicaciones Celulares

    4. En la misma manera que la red celulares crece y existen nodos fuera del alcance del cable de fibra óptica, o el espectro electromagnético se encuentra saturado, FSO ofrece una solución económica para llegar a sitios donde posiblemente la infraestructura no permita implantar cableados. Producto de los requerimientos de servicios de voz y videoconferencia, el ancho de banda requerido en las radio bases es cada vez mayor. Hay tecnología de FSO que ofrecen enlaces de n x E1 y pueden crecer hasta 155 Mbps (STM 1) y 622 Mbps (2 STM1) sin necesidad de cambiar el equipo de transmisión. También se pueden enlazar nodos de forma directa y de esta forma evitar la interconexión con terceros. Se pueden implantar enlaces híbridos con radios e RF. Como se muestra en la figura 3.

    Figura 3. Enlace Celulares híbridos

  4. Redes de televisión por cables

    5. Servicios premium por cables como Internet a alta velocidad, telefonía, generan altas ganancias a operadores de televisión por cable, pero generalmente es necesario contar con redundancia en la red para así poder proveer un nivel de calidad de servicio aceptable. Los enlaces ópticos permiten este tipo de redundancia de una forma económica, protegiendo así los sistemas de distribución por cable, cerrando anillos e incluso permite contar con enlaces paralelos en la red. En la figura 4 se presenta un ejemplo.

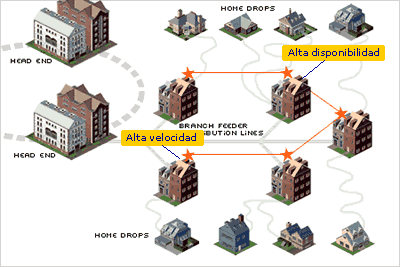

    Figura 4. Enlace de televisión por cable con redundancia FSO

  5. Redes de Telecomunicaciones

    6. La tecnología F.S.O. permite maximizar la utilización de sus anillos metropolitanos instalando enlaces laterales hacia edificios que se encuentran fuera del enlace (ver figura 5) a un costo bajo y un ancho de banda de alta capacidad.

    Los enlaces de F.S.O. pueden funcionar como un respaldo de los enlaces de radio ya que, a diferencia de los radios, esto son menos susceptibles a eventos climatológicos como la lluvia.

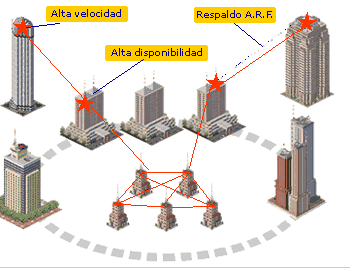

    Figura 5. Cómo maximizar un enlace de telecomunicaciones con el uso de FSO

  6. ISP

F.S.O. permite ofrecer servicios de Internet de alta velocidad al usuario final, en caso de que no se cuente con acceso por azotea es posible conectar el equipo por una ventana (ver figura 6). También es posible conectar un equipo concentrador de servicio ICD, enrrutador, etc, para ofrecer servicios a varios usuarios que se encuentran dentro de un mismo edificio.

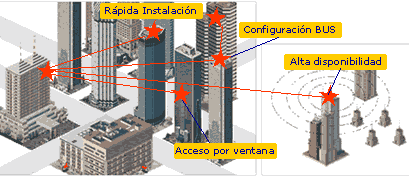

Figura 6. Uso de FSO, enlace azoteas y ventana.

 Última Actualización: 29MAY05
