TRABAJO Nº 2 Integrantes |
|
| Edvige Pasquariello | |
| Fradina Montilla | |

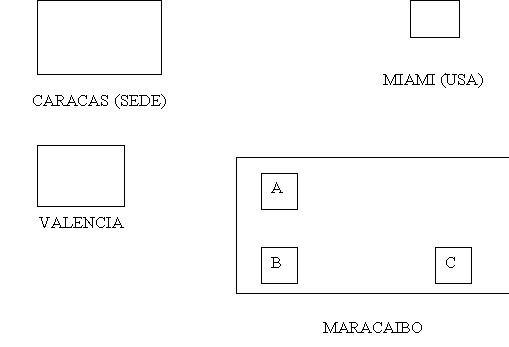

El trabajo consiste en el diseño de una RED que le permita a
|
|
CARACAS Posee una red LAN de veinte (20) usuarios.
MIAMI Posee un (01) solo usuario.
VALENCIA Posee una red LAN de cinco (05) usuarios.
MARACAIBO Posee tres (03) redes LAN conectadas entre si con 15 usuarios cada una, la distancia entre A y B es de treinta (30) metros y entre B y C es de un (01) Km.
El diseño debe ser grafico. Todo lo que usen debe ser justificado.
- Multiplexores
- Router
- Modem
- Medios de transmisión.
- Tipos de transmisión
- Tipos de conmutación
- Topologú} de las Redes
- Protocolos, etc.
JUSTIFICACIÓN
A
continuación se describen todos y cada uno de los componentes utilizados en el
Diseño, con su respectiva justificación:
Una Red es
un grupo de dispositivos (nodos), como por ejemplo los ordenadores, las impresoras,
los concentradores, los conmutadores, y otros componentes de hardware, que
están conectados entre sEy pueden comunicarse. Las redes varú}n en tamaño:
Unas pueden abarcar una sola oficina, y otras abarcar todo el mundo.
Debido a la tecnologú} usada, a la cantidad de equipos implementados, a su
alcance y a diversas caracterúticas, son muchos los criterios que se plantean
al momento de su diseño; a continuación se menciona el criterio utilizado para
el diseño de Red propuesto:
Tipo
de Red:
La red que
se propone estEcatalogada como una INTRANET, debido a que corresponde a una
red interna, a la cual sólo tendrEacceso personal de una Organización
especúƒica; debido a su extensión estEclasificada como una WAN (Red de Área
Extensa).
Una WAN es
una red de comunicaciones que cubre una gran área, puede abarcar una gran área
geográfica y puede contener varias redes LAN (Red de Área Local). Una LAN
es una red de dispositivos conectados que cubren un área geográfica
relativamente pequeña y se caracterizan por transmisiones de alta velocidad en
cortas distancias.
Topologú}
de Red:
En la red
diseñada se establece una topologú} de árbol Jerárquico; esta distribución se
refiere a aquella que estEconformada por sub grupos de estrellas que crecen
jerárquicamente. La topologú} de Estrella es muy utilizada y establece un
conjunto de nodos (computadores, impresoras, etc.) con un punto central de
conexión en común, generalmente un Hub o Switch.
Configuración
de
Debido a que la red que se desarrolla posee mucho mas de seis nodos, se
selecciona una red Cliente/Servidor; la presencia de un computador central o
Servidor provee de muchas ventajas: almacenamiento de archivos en una sola
locación, mayor control de acceso para usuarios, ahorro de espacio y costos en
estaciones de trabajo, entre otras.
Medios
de Transmisión:
Se utiliza
principalmente y en casi toda
El cable
UTP de la categorú} 5 es uno de los cinco grados de cables de par trenzado (TP)
definidos por el estándar EIA/TIA-586. El cable de
Para
atenerse a las normas de Ethernet y Fast Ethernet y evitar un malfuncionamiento
de la red, la distancia entre un PC o portátil y un concentrador o conmutador
no deberEexceder nunca 100m (
El cable
de fibra óptica contiene una, o más de una, fibra óptica y que se utiliza para
transmitir datos en forma de luz. Es más caro que el cobre, pero no es
susceptible a interferencias electromagnéticas, y es capaz de velocidades de
transferencia de datos más altas en distancias mayores.
El FDDI (Interfaz de fibra de datos distribuidos) es una norma de red para las
transmisiones a través de cable de fibra óptica de alta velocidad que utiliza
dos anillos de cables de fibra óptica (que ofrecen mayor resistencia) y
transmite en distancias entre nodos de hasta 2km (
Tipos
de Transmisión:
En
El ISP
(Proveedor de Servicios Internet) es una compañía que facilita el acceso a
Internet a organizaciones o usuarios individuales.
Equipos
Utilizados:
Servidor.
Es un ordenador o dispositivo especializado en una red que comparten usuarios
múltiples. Un servidor facilita a los usuarios el acceso a servicios de red
compartidos tales como ficheros del ordenador.
Servidor
de impresión.
Los servidores de impresión permiten que una impresora estEsituada en una
ubicación cualquiera de la red. Funcionan como el "servidor",
recibiendo información y pasándola a la impresora para que se puedan imprimir
los jobs.
Router
o Encaminador.
Los encaminadores facilitan un enlace entre redes separadas geográficamente.
Una interconexión de redes basada en encaminamientos consiste en muchas
subredes lógicas diferentes. El Router que se emplea en este diseño tiene una
incorporación adicional que se le a implementado, un Firewall.
Firewall.
Es un nodo configurado como una barrera para impedir que el tráfico cruce de un
segmento a otro. Los firewalls se utilizan para mejorar el tráfico, y a modo de
medidas de seguridad, y pueden hacer las veces de una barrera entre redes
públicas y redes privadas conectadas.
Puente o Bridge.
Los
bridges ofrecen un modo de juntar dos o más redes para formar una red lógica
única, y son similares a los conmutadores. Las redes que se juntan son
conocidas en la red resultante como segmentos de red. Los bridges pueden
conectar LANs (Redes de área local) de un tipo de red diferente, como por
ejemplo, Ethernet a Fast Ethernet, o Ethernet a Token Ring.
Switch
o Conmutador.
Solamente envú} información cuando es necesario (a diferencia del concentrador,
que envú} información a todos sus puertos). Una vez que aprende quEdispositivos pueden alcanzarse a través de cada puerto, el conmutador solamente
pasarEpaquetes a los puertos adecuados. De este modo, un conmutador puede
reducir la cantidad de tráfico en gran medida, y mejorar el rendimiento de la
red. Se utiliza generalmente para conectar concentradores entre sE o para
facilitar conexiones dedicadas a estaciones de alto rendimiento.
Hub
o Concentrador.
Sirve como
una ubicación central para conectar ordenadores y otros dispositivos (como
impresoras) entre sE es llamado a veces "repetidor multipuerto",
porque pasa, o repite, todos los paquetes que recibe a todos sus puertos.
Módem.
Dispositivo MOdulador-DEModulador que adapta la señal digital de un ordenador
en frecuencias de sonido (análógicas) para transmitir a través de una lú‹ea de
teléfono, y las adapta de nuevo a digitales. Las velocidades de transmisión de
los módems se sitúan generalmente entre los 2.400bps (2.4Kbps) a los 56.000bps
(56Kbps).
|

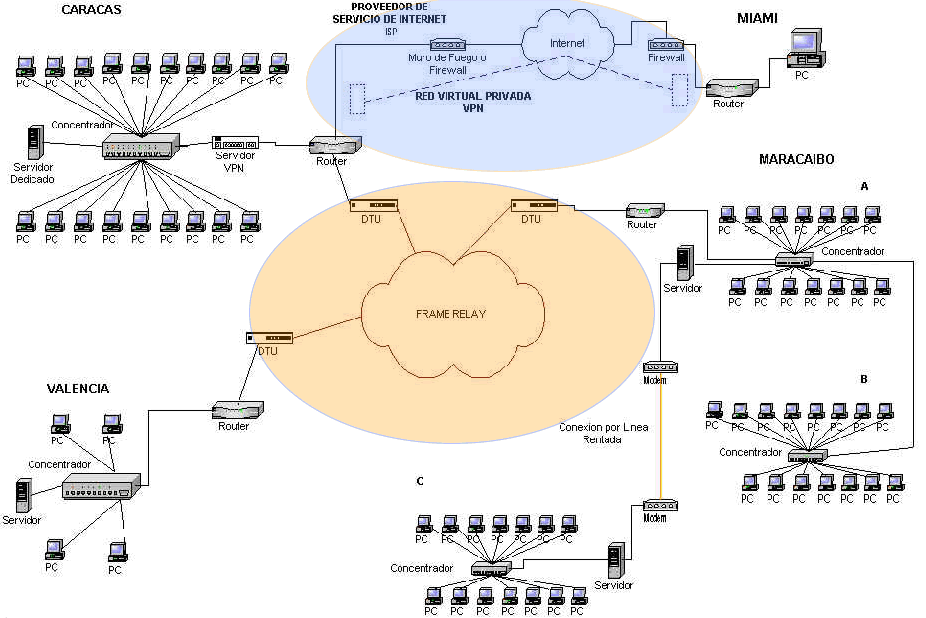

Diseño de la Red
|
|
La sede central (Caracas) consta de 20 usuarios, un Servidor Dedicado que se encarga de manejar los datos de todos los usuarios y pasarlos al Servidor VPN y un Servidor VPN, el cual se emplea para que el sistema sea más eficiente, conectados a través de una Red de Área Local, implementada sobre una topologú} fúica en Estrella, utilizando cable UTP nivel 5, un Concentrador de 24 puertos de 10/100 Mbps, con detección automática de velocidad, un DTU que permite la conexión Frame Relay y un Router de alta velocidad con acceso a Internet y soporte para múltiples protocolos (IPX, TCP/IP). La sucursal Valencia consta de 5 usuarios conectados a través de una Red de Área Local, implementada sobre una topologú} fúica en Estrella, utilizando un Concentrador de 8 puertos de 10/100 Mbps, con detección automática de velocidad, un Router de alta velocidad y de acceso remoto y un DTU para implementar una conexión Frame Relay. El cableado empleado es UTP nivel 5. La sucursal
Maracaibo consta de 45 usuarios,
distribuidos en tres localidades diferentes (A, B y C) con 15 usuarios cada
una, implementando una Red de Área Local sobre una topologú} fúica en Estrella, utilizando un Concentrador de 24 puertos de 10/100
Mbps, con detección automática de velocidad, empleando cable UTP nivel 5 en cada una de las
localidades. Las localidades A y B, por estar ubicadas a La localidad C

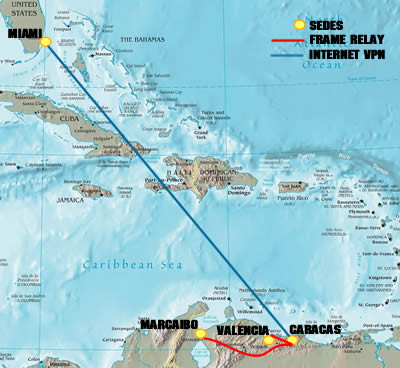

por estar ubicada a Entre las sucursales de Caracas, Valencia y Maracaibo, la comunicación se realiza utilizando tecnologú} Frame Relay, la cual divide la información en cuadros de datos que transmite mediante tecnologú} de conmutación de paquetes. El método es flexible ya que los cuadros pueden ser de cualquier tamaño dentro de cierto rango, incluir cualquier información para el control de protocolos y transmitir cualquier protocolo de red. Entre Caracas y Miami se implementa una Red Virtual Privada (VPN), la cual se extiende mediante un proceso de encapsulación y encriptación de los paquetes de datos al punto remoto (Miami), mediante el uso de una infraestructura pública de transporte. Los paquetes de datos de la red privada viajan por medio de un "túnel" (tecnologú} de Túnel) definido en la red pública. AsEmismo, están protegidas por los muros de fuego. Cabe destacar que en las redes LAN de las sucursales
Caracas, Valencia y Maracaibo se utiliza el protocolo CSMA (Carrier Sense with MuItiple Access). La
conexión en Maracaibo donde se emplea la lú‹ea telefónica rentada se utiliza
el protocolo TCP/IP (Transmision Control Protocol/Internet Protocol). El servicio Frame Relay utiliza su propio protocolo y Dispositivos utilizados
Tecnologías utilizadas
|
