PROTOCOLOS:
Los protocolos utilizados son: TCP/IP (nivel
3: CAPA DE TRANSPORTE) y FRAME RELAY (nivel 2: CAPA DE ENLACE). Se
establece el protocolo de Frame Relay debido a que éste proporciona entre otras cosas,
seguridad, integración de diferentes servicios sobre una misma plataforma
(por ejemplo voz IP), prioridad de tráfico y grandes velocidades.
TOPOLOGÍA:

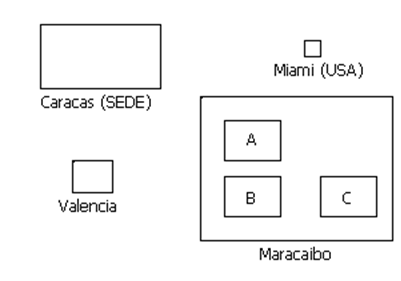

En cada LAN
predomina la topología Estrella debido al uso de Switch
y Hubs sin embargo a nivel de sucursales
predomina la topología jerárquica (de Árbol l), estableciendo como punto
central la sede en Caracas. Por ejemplo, para que Valencia se pueda
comunicar con Miami, los datos deben pasar por Caracas. Para la conexión
desde Caracas, Miami o Valencia con A o C de Maracaibo, la topología es de
Árbol (Jerárquica), debido a que para lograr una comunicación con A o C, el
punto de contacto de la WAN es B; si B
pierde conexión, A y C no tienen comunicación con las otras sucursales
fuera de Maracaibo.
MEDIOS DE COMUNICACIÓN:
-
Se ha decidido conectar a la cede central y las sucursales mediante
un servicio de Frame Relay la cual es muy utilizada en Venezuela por proporcionar gran
variedad de beneficios para la interconexión LAN a LAN. Esta tecnología permite evitar la
necesidad de implementar mallas de redes entre Routers,
con el costo que esto implica además Frame Relay brinda una mayor velocidad y prestaciones
permitiendo que un mismo circuito sirva a varias conexiones reduciendo,
obviamente, el numero de puertos y circuitos precisos y por lo tanto el
costo total. También hay que destacar que Frame Relay puede empaquetar tramas de datos de cualquier
protocolo de longitud variable y su overhead es
menor de un 5 %. Se aplica una última
milla cableada, y luego los datos pasan al Backbone
del proveedor del servicio, el cual puede ser fibra, inalámbrico,
combinación de ambos, entre otros.
-
La distancia
entre B y C (Maracaibo), es de un Kilómetro por lo que se considera
conveniente utilizar fibra óptica para enlazarlas.
-
Para la
conexión entre B y A (Maracaibo), no se requiere de Fibra Óptica porque
solo están separadas por una distancia de 30 metros por lo tanto se
utilizan dos puntos de acceso inalámbricos (WLL) entre el router de A y el de B estandarizado según la norma IEEE
802.11g (debido a su compatibilidad con los nuevos equipos)
-
Cada usuario
se interconecta a nivel de capa física según el modelo OSI dentro de cada LAN
a traves cableado estructurado UTP nivel 5.
-
La conexión
con Miami podría solucionarse por medio de un enlace satelital que podría
ser mas robusto seguro y confiable pero esto requiere de una gran inversión
de dinero que no resulta rentable para conectar a un solo usuario con la
sede, por lo que se consideró que la mejor opción era una VPN o red privada
virtual que requiere de una inversión mucho menor y cubre la necesidad
existente.
EQUIPOS UTILIZADOS:
-
Los router son dispositivos
de la capa de red del modelo OSI, se utilizan para lograr el
direccionamiento de los datos, sobre todo fuera de las redes LAN. El mismo se encarga de determinar la ruta que
deben seguir los datos. Este se basa en el uso de grupos de direcciones IP.
Existen routers con canales auxiliares para
transmisión de Voz, los cuales son muy usados con las centrales telefónicas
de las sucursales y la sede principal.
-
Los multiplexores (MUX) se utilizan
para armar o construir los paquetes de datos, por ejemplo, las tramas Frame Relay. Este se encarga
de recibir los datos del router y adaptarlos a
las tramas de Frame Relay
y de recibir las tramas provenientes de la WAN y desmultiplexarlas para enviarlas al router. Con la utilización de estos equipos es posible
combinar varios servicios en una misma plataforma.
-
Los concentradores (HUB) pertenecen a
la capa física del modelo OSI, se utilizan para interconectar los
diferentes dispositivos de una red LAN (usuarios,
servidores, impresoras, entre otros). Los datos bajan del router al concentrador, quien los distribuye entre los
diferentes usuarios; el usuario que posea la dirección indicada recibirá
los datos. En Miami no se utiliza un concentrador, debido a que existe un
solo usuario. Al momento de decidir ampliar el número de usuarios, se debe
colocar un concentrador, a la salida del router.
Capa física no toma decisiones.
-
El Switch,
es un dispositivo de capa de enlace de datos con capacidad de enrutamiento
por toma de decisiones basadas en direcciones
MAC individuales.
-
Los servidores son utilizados
básicamente para albergar aplicaciones tanto de: seguridad, programas de
usuario, manejo de correo, bases de datos, entre otros. En este caso, se
pudiera implantar una arquitectura cliente – servidor, donde los servidores
estarían ubicados en los puntos principales de la red. Por ejemplo, las
tres LAN de Maracaibo, pudieran tener un servidor
para cada una, pero también pudiera implantarse un servidor en B al cual
tienen acceso las tres LAN.
-
Las Estaciones de Usuario,
son PCs que albergan principalmente aplicaciones
(software). Cuando se habla de Voz IP, pudiera anexarse en este renglón
teléfonos IP.
TRANSMISIÓN
Los tipos de transmisión aplicada en este
diseño son:
-
Entre Caracas,
Valencia y B (Maracaibo), última milla alámbrica
y Backbone dependiendo del proveedor, puede ser
inalámbrica, fibra óptica, entre otros.
-
Entre B y A
(Maracaibo), inalámbrica (Punto de acceso inalámbrico).
-
Entre B y C
(Maracaibo), alámbrica (Fibra Óptica).
-
Entre Caracas
y Miami, VPN a través de Internet. Debido a que un sólo usuario accederá a
la red de la Empresa desde este lugar.
CONCLUSIONES
1. No todas las tecnologías aunque posean mayores capacidades que otras,
pueden considerarse optimas para aplicarse en un diseño, hay que tomar en
cuenta ciertos factores como número de usuarios, costos, entre otros para a
la hora de decidir cual debe utilizarse.
2. Como son sucursales controladas desde una sola sede es recomendable
habilitar canales de voz que permitan disminución de costos en las llamadas
entre las sucursales y convergencia de las redes de voz y datos
aprovechando la característica adicional que tienen los router
con voz.
3. Frame Relay tiene varias ventajas y beneficios que la hacen
una herramienta muy confiable por lo que fue considerada para este diseño
entre las que están, velocidad
de acceso escalable desde 64 hasta 2.048 kbps,
cobertura a nacional con alta disponibilidad y confiabilidad, acceso
internacional, interconexión LAN a LAN, transferencia de altos volúmenes de datos, acceso
a sistemas de información centralizados desde localidades remotas,
posibilidad de integrar voz y datos.
