La más importante de las señalizaciones entre centrales ocurre en una red especial de líneas que están reservadas exclusivamente para señalizar información. Esta red llamada canal común de señalización entre oficinas centrales (common channel interoffice signaling system CCIS) usa un grupo de señales conocidas como Sistema de Señalización No. 7 (Signaling System No. 7) o SS7. SS7 fue propuesto por primera vez por la CCITT (Consultative Committee on International Telegraphy and Telephony) en 1980 y actualizado en 1984 y 1987. La implantación en los Estados Unidos terminó a principios de los noventa; en Venezuela se esta poniendo en servicio por TELCEL y CANTV. Muchos otros países han adoptado este estándar. Es un esquema de señalización implementado "fuera de banda" y utilizado para el establecimiento de llamadas, tarifación, enrutamiento e intercambio de información para redes de telefonía pública, así como para la implementación de servicios de valor agregado como los números 0800, 0900 y 0500 (en Venezuela), llamada en espera, buzón de mensajes, etc.

SS7 usa líneas separadas a las de voz y datos para dar información a la central sobre las llamadas en transito; la ventaja de usar un sistema de señalización separado es que no se tienen que "unir o conmutar" las líneas hasta que verdaderamente se establezca la llamada. Ya que el 40% de los intentos de llamada resultan ser líneas ocupadas o sin respuesta, SS7 ahorra una enorme cantidad de tiempo en las líneas actuales de voz. SS7 es optimado por el uso de redes digitales de telecomunicaciones en conjunto con sistemas de conmutación computarizados e inteligentes en las centrales. Permite por ejemplo el uso de una base de datos de acceso como parte del proceso de realizar una llamada y permite a las compañías de teléfono proveer cierto tipo de servicios particularizados como son: llamado de vuelta automático e identificación del número que llama por nombrar algunos. Implantar SS7 ha sido un proceso arduo para las compañías telefónicas durante los últimos años, pero los beneficios para la misma compañía y el usuario bien valen el esfuerzo

Definición:

 El Sistema de Señalización 7 (SS/) es una arquitectura  para manejo de señalización fuera de banda contribuyendo a l establecimiento de llamadas, facturación, enrutamiento, y la función de intercambio de la red conmutada de telefonía publica (PSTN). Identificación de las funciones que se realizan para el sistema de señalización de red y un protocolo para permitir su funcionamiento.



Arquitectura de la Señalización de Red

¿Si se va a señalizar continuamente diferentes trayectorias de voz y trafico de datos el es capaz de soportarlos, entonces a qué debe parecer esa trayectoria ? El diseño más simple sería asignar una de las trayectorias entre cada par interconectado de conmutadores como enlaces de señalización. Conforme a la  capacidad, todo el tráfico que se señaliza entre los dos conmutadores podrá atravesar este enlace. Este tipo de señalización es conocido como señalización asociada, como se muestra en la figura 1.

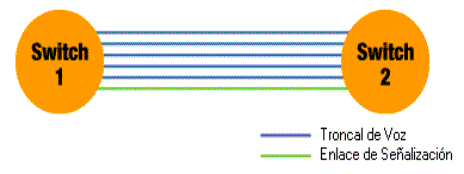

Figura 1: Señalización Asociada

La señalización asociada trabaja mientras que los conmutadores solo requieren tener señalización entre ellos  y otros conmutadores que tengan troncales. Si la configuración y administración  de la llamada fueran el único uso de SS7, la señalización asociada satisfaría esta necesidad de forma simple y eficiente. De hecho, muchas de señalizaciones fuera de banda fueron desplegadas en Europa y se utilizan hoy día de  modo asociado.

En Norte América la implementación de SS7, sin embargo  se busca  diseñar una red de señalización que permita la disponibilidad de cualquier nodo para intercambios de señalización con cualquier otro nodo compatible con SS7. Claramente, la señalización asociada se convierte en almo mas complejo cuando es utilizada para el intercambio de señalización entre nodos que no tienen una conexión directa. De esta necesidad, nace en Norte América la Arquitectura SS7.

Partes que componen el SS7

1.      Parte de Transferencia de Mensaje (Message Transfer Part - MTP). Asegura la transferencia fiable entre dos nodos en una red de señalización.

2.      Parte de Control de Conexión de Señalización (Signalling Connection Control Part - SCCP). Es un complemento para el MTP proporcionándole características adicionales para el enrutamiento.

3.      Parte de Usuario (User Part - UP).- Es la parte de transferencias de mensajes que abarca funciones relacionadas a un tipo particular de usuario que ha de especificarse en un mensaje de señalización.

4.      Parte de Aplicación de Capacidad de Transacción (Transaction Capability Application Part - TCAP). Provee servicios y protocolos al nivel de aplicación (modelo OSI).

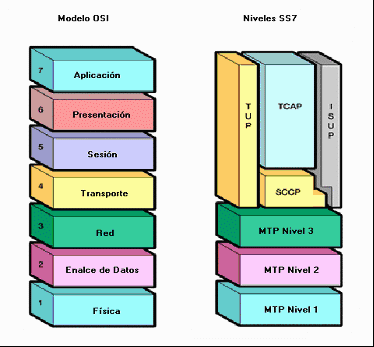

Figura 2: Partes Funcionales del SS7 relacionadas con el Modelo OSI

Arquitectura de Señalización Norte Americana

La arquitectura de señalización Norte Americana define completamente una nueva y separada red de señalización. La red se construye fuera del seguimiento de los tres componentes esenciales, interconexión por  enlaces de señalización:

Una vez que esta desplegada,  la disponibilidad de la red SS7 es critica para el proceso de llamadas. A menos que SSPs pueda intercambiar señalización, no se podrán terminar llamadas entre conmutadores. Por esta razón, se construye una red SS7 usando una arquitectura altamente redundante. cada elemento individual también debe resolver los requisitos exigidos para disponibilidad. Finalmente en el protocolo se ha definido entro los elementos interconectados para facilitar el enrutamiento del trafico y la señalización alrededor de cualquier falla que pueda presentarse en la red de señalización.

Para permitir arquitecturas de redes de señalización  debe ser de fácil manejo y entendimiento, un sistema estándar de símbolos fue adoptado para representar las redes SS7. La figura 3 muestra la simbología utilizada para representar estos tres elementos dominantes de cualquier red SS7.

Figura 3: Elementos de  Señalización de Red



STP y SCPs se despliegan comúnmente en pares. Mientras  que los elementos de un par colindantes no se localizan, trabajan de forma redundante para realizar la misma función lógica. Al dibujar diagramas complejos de red, estos pares se pueden representar como un solo elemento para simplificar, según se muestra en la figura 4

Figura 4: Pares STP y SCPs

Arquitectura de Señalización Básica

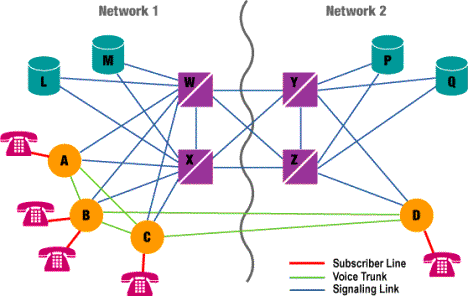

La figura #5 presenta un pequeño ejemplo de como los elementos básicos en una red SS7 son desplegados para interconectar dos redes.

Figura 5.  Ejemplo de Red

1.      STPs W y X desempeñan funciones idénticas, Ellos son redundantes. Juntos hacen referencia como un  solo par acoplado de STPs. Semejantes a , STPs Y y Z que forman el par acoplado.

2.      Cada SSP tiene dos enlaces  (o juego de enlaces), de cada uno de los pares acoplados  STP. toda la señalización SS7 en el resto del mundo es enviada fuera sobre estos enlaces. Porque los pares acoplados  STPs son redundantes, los mensajes se envían sobre cualquiera de los dos enlaces( cualquiera del los dos STP) que los trataran de la misma manera.

3.      Los STPs de un para acoplado son juntados en un solo enlace  (o juego de enlaces).

4.      Dos pares acoplados de STPs son interconectados para cuatro enlaces (o juego de enlaces). estos enlaces Estos acoplamientos se refieren como cuadrángulo.

5.      SCPs (sin embargo no siempre) es desplegado en pares. Como con STPs, los SCPs son un par que comprenden para funcionar idénticamente. Los pares de SCPs también se refieren como pares acoplados de SCPs. Observe que no son ensamblados directamente por un par de enlaces.

6.      La arquitectura de señalización tal como esta proporcionan los recorridos de la señal indirectos entre los elementos de la red, se refieren como proporcionando señalización quazi-asociada.

    Tipos de Señalización SS7

Los enlaces de señalación SS7 se caracterizan según el uso en la señalización de la red. Virtualmente todos los enlaces son idénticos estos son las trasmisiones de datos bidireccionales  a 56 kbps o 64 kbps que soportan las mismas capas más bajas del protocolo; cuál es diferente es su uso dentro de una red de señalización. Los tipos de enlace definidos se muestran el la figura 6:

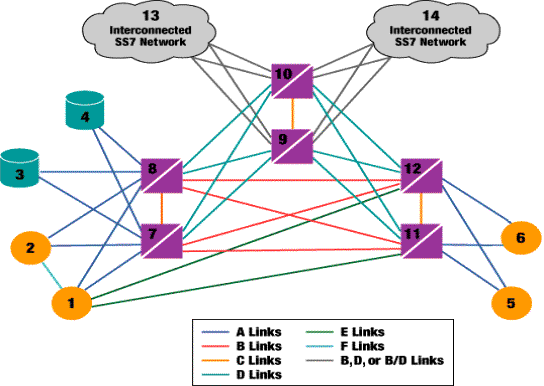

Figura 6.  Tipos de Enlaces SS7

Enlace A

"A" (acceso) enlace conectado a señalización de punto final (SCP o SSP) para un STP. Solo mensajes originados o destinados para señalización de punto final para transmitir por un enlace "A"

Enlace B

"B" (bridge) puente de enlace para conectar un STP con otro STP. Típico, a cuadros de "B" enlaces interconectados por pares (o primarios) STPs (Los STPs de una red para los STPs de otra red). La distinción entre enlaces "B" y enlaces "D" es el mejor arbitraje, Por esta razón, tales enlaces se pueden referir como enlaces "B/D"

Enlace C

"C" (croos) a través de enlaces STP conectados crean un performance idéntico al par compañero. Un enlace "C" es usado solo cuando un STP no toma otra ruta disponible para dos puntos de la señalización final fallan.

Enlace D

"D" (diagonal) enlace diagonal, conectores secundarios (Local o Regional) Par primario STP (pasarela de interconexión de redes) el par STP en un cuadro de configuración de enlace. STP secundarios son los que hacen la conexión con los cuadros de enlace "D". La distinción entre enlaces "B" y enlaces "D" es el mejor arbitraje, Por esta razón, tales enlaces se pueden referir como enlaces "B/D"

Enlace E

"E" (extended) enlaces extendidos que conectan los SSP alternantes con los STP. Los enlaces "E" proveen un camino alternativo con los SSPs "inicio" de señalización los STP no alcanzan la vía de los enlaces "A". Los enlaces "E" usualmente no están provistos del benéfico de marginar los altos grados de rehabilitación justificada de la excesiva inclusión.

Enlace F

"F" (fully associated) enlaces de total asociación conectados a dos señales de punto final (SSPs y SCPs). Los enlaces "F" no son utilizados usualmente en redes con STPs. En redes STPs, los enlaces "F" son directamente conectados a los puntos de señalización



Link de Referencia:

http://www.webproforum.com/illuminet/

Otras Referencias: PERFORMANCE TECHNOLOGIES, Inc (2000), "SS7 Tutorial". (Idioma Ingles).
