Trabajo 2

ADSL

Situación de las Tecnologías en Venezuela

Cuadro Comparativo

Infografía

ADSL

INTERNET

FRAME RELAY

ATM

RDSI

VPN

ADSL Asymmetric Digital Subscriber Line (Línea de abonado digital asimétrica)

Bajo el nombre ADSL se definen una serie de tecnologías que permiten el uso de una linea de cobre (la que conecta nuestro domicilio con la central de Telefónica) para transmisión de datos de alta velocidad y, a la vez, para el uso normal como linea telefónica. Se llaman ADSL ya que los acrónimos de estas tecnologías acaban en DSL, que está por "Digital Subscriber Line" (línea de abonado digital): HDSL, ADSL, RADSL, VDSL. Cada una de estas tecnologías tiene distintas características en cuanto a prestaciones (velocidad de la transmisión de datos) y distancia de la central (ya que el cable de cobre no estaba pensado para eso, a cuanta más distancia peores prestaciones). Entre estas tecnologías la más adecuada para un uso domestico de Internet es la llamada ADSL.

Permite la transmisión de datos a mayor velocidad en un sentido que en el otro (de eso viene el "asimétrica" en el nombre). Típicamente 2 megabits/segundo hacía el usuario y 300 kilobits/segundo desde el usuario y puede alcanzar muchos kilómetros de distancia de la central.

Ventajas del ADSL

Para el usuario:

Acceso de alta velocidad
Conexión permanente
A diferencia del cable, la capacidad no se comparte con otros usuarios

Para la compañía telefónica:

· Doble función del mismo cable

· Nula ocupación de la central

· No existe riesgo de colapso en la red conmutada

Además no hace falta acondicionar toda una central, es suficiente instalar el servicio solo en aquellas lineas de los clientes que lo requieran.

Funcionamiento

Es una técnica de modulación para la transmisión de datos a gran velocidad sobre el par de cobre. La primera diferencia entre esta técnica de modulación y las usadas por los módems en banda vocal (V.32 a V.90) es que éstos últimos sólo transmiten en la banda de frecuencias usada en telefonía (300 Hz a 3.400 Hz), mientras que los módems ADSL operan en un margen de frecuencias mucho más amplio que va desde los 24 KHz hasta los 1.104 KHz, aproximadamente.

Otra diferencia entre el ADSL y otros módems es que el ADSL puede coexistir en un mismo bucle de abonado con el servicio telefónico, cosa que no es posible con un módem convencional pues opera en banda vocal, la misma que la telefonía.

Al tratarse de una modulación en la que se transmiten diferentes caudales en los sentidos Usuario -> Red y Red -> Usuario, el módem ADSL situado en el extremo del usuario es distinto del ubicado al otro lado del bucle, en la central local. En la Figura : Enlace ADSL se muestra un enlace ADSL entre un usuario y la central local de la que depende. En dicha figura se observa que además de los módems situados en casa del usuario (ATU-R o "ADSL Terminal Unit-Remote) y en la central (ATU-C o "ADSL Terminal Unit-Central"), delante de cada uno de ellos se ha de colocar un dispositivo denominado "splitter". Este dispositivo no es más que un conjunto de dos filtros: uno paso alto y otro paso bajo. La finalidad de estos filtros es la de separar las señales transmitidas por el bucle de modo que las señales de baja frecuencia (telefonía) de las de alta frecuencia (ADSL).

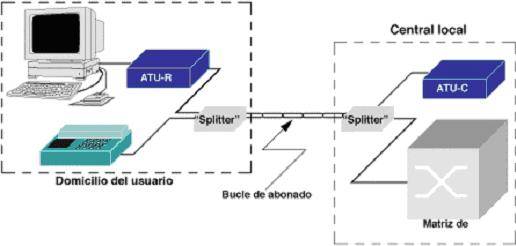

Enlace ADSL

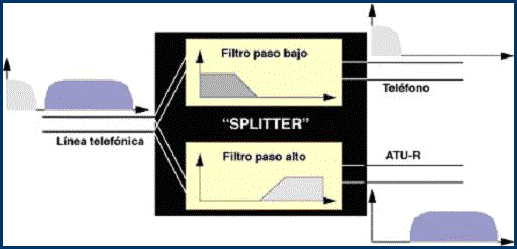

Funcionamiento del "splitter"

Comparación de la línea ADSL con la línea de cable

Principio del formulario	ADSL	Cable
Canal hasta la central telefónica	Independiente	Compartido
Cableado adicional en el edificio	Sólo cableado interno. Aprovecha el cableado ya existente	Necesario
Cobertura	80% del territorio nacional	Parcial. Concentrada en zonas urbanas.
Velocidad independiente del número de usuarios	Si	No
Seguridad	Alta, al disponer de un cable independiente y exclusivo hasta la central	Baja, al compartir un mismo cable todos los vecinos pertenecientes a un área
Velocidad Descendente hacia el PC Ascendente hacia Internet	256 Kbps-2 Mbps 128 Kbps-300 Kbps	256 Kbps-1Mbps 128 Kbps-512 Kbps
Cantidad de información descargada ilimitada	Si	Depende del proveedor

Características del servicio

· Conexión dedicada las 24 horas, los 365 días del año

· Altas velocidades de navegación. Desde 384 Kbps hasta 1536 Kbps, según el plan seleccionado

· No ocupa la línea telefónica

· Tarifa plana mensual por consumo de Internet sin cargos adicionales por consumo telefónico

· Megas ilimitados sin cargo adicional

· Conexión de uno a varios computadores, según el plan seleccionado

· Conexión donde quiera que este a través de una cuenta Dial Up asociada a su plan Aba

· Servicios de Hosting, Registro de Dominio y Direcciones Virtuales Ilimitadas asociadas a su plan para ayudarle a modernizar su empresa con presencia en la WWW

Situación de las Tecnologías en Venezuela

ADSL

Cantv fue una de las primeras operadoras que empezó a evaluar ADSL. Eso fue hace cuatro años, cuando se hicieron dos pruebas comerciales, una con NEC y otra con Cisco. Fue una evaluación rigurosa. Nosotros competimos con más de ocho proveedores de DSL. Pero fue en abril del 2000 cuando se comenzó hacer el despliegue masivo, aunque todavía no es tan masivo.

En ese momento apenas se estaban instalando 1.500 líneas en Caracas, luego hubo una expansión de 15 mil líneas, esta vez a nivel nacional. La última ampliación fue de 10 mil líneas y seguimos creciendo.

Ciertamente, 26.500 líneas en dos años parecen poco, ya que, aunque para Cantv es muy provechoso agregarle valor a su base instalada de cobre, implementar esta tecnología requiere una ingeniería compleja, y adecuaciones importantes.

Nuestra red ADSL es una red a la que Cantv casi no le ha invertido en publicidad, por lo que prácticamente ha crecido sola. Yo considero que el mercado venezolano ha tenido mucha sed por lograr una experiencia de navegación distinta. Prácticamente el 100% de los puertos instalados, están facturando espontáneamente. Ese es un índice significativo, porque en Estados Unidos hay 9 millones de puertos instalados, y sólo 2,5 y 3 millones están en operaciones. ABA es la única red en Latinoamérica, basada en tecnología ADSL que es autoinstalable, eso significa una instalación bastante fácil frente a otras opciones y además es más económica.

Costos

Atributos	Planes
	ABA 384	ABA 512	ABA 768	ABA 1536
Velocidad de Downstream (Kbps)	Hasta 384	Hasta 512	Hasta 768	Hasta 1536
Velocidad de Upstream (Kbps)	Hasta 128	Hasta 128	Hasta 256	Hasta 512
Cuentas de Correo	4	6	12	20
Acceso Dial Up Limitado (Horas)	3	3	4	4
Nro. PCs (1)	3	4	6	14
Direcciones IP Certificadas Dinámicas	3	4	6	14
Hosting (MB)	5	5	5	5
Registro de Dominio	Sí	Sí	Sí	Sí
Direcciones Virtuales Ilimitadas	Sí	Sí	Sí	Sí
Tarifas (Bs.) (2)	133.900	170.900	239.900	461.900

(1) Número de PCs a conectar con direcciones IP certificadas Dinámicas
(2) No incluyen IVA

INTERNET

Durante los últimos años el estudio de Internet en Venezuela ha centrado su atención en el número de venezolanos que tiene acceso a la red, su crecimiento y las formas de acceso que disponen los mismos.

Esta orientación tiene sentido en las etapas introductorias de un bien o servicio, donde conformar una masa crítica es fundamental para la consolidación del mercado. Además, comprender de qué forma dichos usuarios están accediendo al servicio es de vital importancia para el diseño de estrategias de promoción.

En este sentido, sabemos que para el mes de junio del año 2003, Venezuela contaba con 1.620.000 usuarios de Internet y que esta cifra viene de un crecimiento cada vez menor en la cantidad de venezolanos que acceden a la red de redes. De hecho, el incremento en el número de usuarios desde el mes de diciembre de 2002 al mes de junio de 2003 es de apenas un 2,2%.

Empresas

CANTV, MOVISTAR, INTERCABLE, SUPERCABLE, ETHERON, y otros más.

Costos

Planes renta básica CANTV Residencial

10 horas: Bs. 15.900,00 mensuales sin IVA. La hora adicional Bs. 1.700,00.

15 horas: Bs. 21.500,00 mensuales sin IVA. La hora adicional Bs. 1.600,00

Planes empresariales de Internet Dedicado

Instalación 2.101.625 Bs, Mensualidad 4.203.250 Bs

MOVISTAR

MICRO EMPRESARIO	75	58.990,00	1.250,00	30
EMPRESARIAL	100	76.990,00	1.200,00	75
EMPRESARIAL PLUS	200	139.990,00	1.100,00	100
CORPORATIVO	350	227.990,00	900,00	225
ASOCIATIVO ILIMITADO*	Ilimitado	17.990,00		1

FRAME RELAY

Frame Relay comenzó como un movimiento a partir del mismo grupo de normalización que dio lugar a X.25 y RDSI: El ITU (entonces CCITT). Sus especificaciones fueron definidas por ANSI, fundamentalmente como medida para superar la lentitud de X.25, eliminando la función de los conmutadores, en cada "salto" de la red. X.25 tiene el grave inconveniente de su importante "overhead" producido por los mecanismos de control de errores y de flujo.

Las redes Frame Relay se construyen partiendo de un equipamiento de usuario que se encarga de empaquetar todas las tramas de los protocolos existentes en una única trama Frame Relay. También incorporan los nodos que conmutan las tramas Frame Relay en función del identificador de conexión, a través de la ruta establecida para la conexión en la red.

Estructura OSI de la red Frame Relay

Frame Relay realiza la misma función, pero partiendo de la capa 2 e inferiores. Para ello, descarta todas las funciones de la capa 3 que realizaría un conmutador de paquetes X.25, y las combina con las funciones de trama. La trama contiene así al identificador de conexión, y es transmitida a través de los nodos de la red en lugar de realizar una "conmutación de paquetes".

La clave para que Frame Relay sea aceptado con facilidad, al igual que ocurrió con X.25, y también ocurre ahora con RDSI, es su gran facilidad, como tecnología, para ser incorporado a equipos ya existentes: encaminadores (routers), ordenadores, conmutadores, multiplexores, etc., y que estos pueden, con Frame Relay, realizar sus funciones de un modo más eficiente.

Por ello, Frame Relay es una solución ampliamente aceptada, especialmente para evitar la necesidad de construir mallas de redes entre encaminadores (routers), y en su lugar multiplexando muchas conexiones a lugares remotos a través de un solo enlace de acceso a la red Frame Relay.

Red Privada sobre Frame Relay (Servicio prestado por Movistar)

Frame Relay es una tecnología que asigna estadísticamente un ancho de banda determinado sobre una red. Al contratar este servicio, se crean los llamados Circuitos Virtuales Permanentes (PVC) en la nube Frame Relay, los cuales unen los puntos que requieren ser conectados.

Esta tecnología optimiza la utilización del ancho de banda de la red, permitiendo obtener varias conexiones lógicas sobre una simple línea

Ventajas y beneficios

Velocidad de acceso escalable desde 64 hasta 2.048 kbps.
Cobertura a nacional con alta disponibilidad y confiabilidad.
Ofrece una plataforma de gestión y monitoreo de los circuitos.
Acceso internacional.
Frame Relay es capáz de manejar tráfico de datos por ráfagas, dada su habilidad para proporcionar ancho de banda adicional cuando existen recursos disponibles en la red.
Tarifa plana independientemente del uso.

Empresas

CANTV, MOVISTAR, y otros

Costos

Instalación 960.000 Bs, Mensualidad 3.200.000 Bs. S.I.R: 340.000 Bs.

ATM

El Modo de Transferencia Asíncrona Asynchronous Transfer Mode (ATM) es una tecnología de telecomunicación desarrollada para hacer frente a la gran demanda de capacidad de transmisión para servicios y aplicaciones.

Con esta tecnología, a fin de aprovechar al máximo la capacidad de los sistemas de transmisión, sean estos de cable o radioeléctricos, la información no se transmite y se conmuta a través de canales asignados en permanencia, sino en forma de cortos paquetes (celdas ATM) de longitud constante y que pueden ser enrutadas individualmente mediante el uso de los denominados canales virtuales y trayectos virtuales.

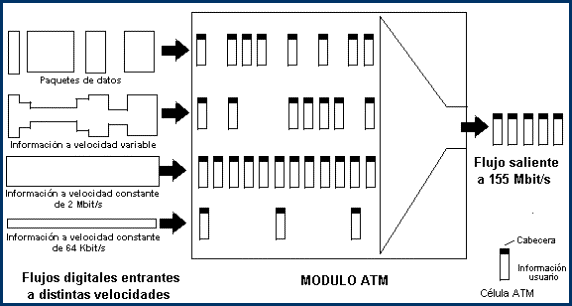

Diagrama simplificado del proceso ATM

En la Figura se ilustra la forma en que diferentes flujos de información, de características distintas en cuanto a velocidad y formato son agrupados en el denominado Módulo ATM para ser transportados mediante grandes enlaces de transmisión a velocidades (bit rate) de 155 o 600 Mbit/s facilitados generalmente por sistemas SDH.

Cada celda ATM consta de 53 bytes, 48 para Información de usuario y 5 de cabecera con la información de control.

En el terminal transmisor la información es escrita byte a byte en el campo de información de usuario de la celda y a continuación se le añade la cabecera.

En el extremo distante, el receptor extrae la información también byte a byte de las celdas entrantes y, de acuerdo con la información de cabecera, la envía donde esta le indique, que puede ser un equipo terminal u otro módulo ATM para ser encaminada a otro destino. En caso de existencia de más de un camino entre los puntos origen y destino, no todas las celdas enviadas durante el tiempo de conexión de un usuario serán necesariamente encaminadas por la misma ruta, ya que en ATM todas las conexiones funcionan sobre una base virtual.

CANTV ofrece Servicio ATM

Interconecte los Cajeros Automáticos (ATM) o Dispositivos de la Banca Electrónica y permita a su banco realizar transacciones de consulta, retiro, depósitos y transferencias entre cuentas en cualquier momento a través del servicio ATM de Cantv.
Orientado a bancos e instituciones financieras que prestan servicios de tarjetas de débito y/ó crédito y que deseen facilitar algunas transacciones financieras a sus clientes.

Ventajas y beneficios

· Un solo proveedor de telecomunicaciones para soluciones de interconexión.

· Para el cliente la solución técnica es totalmente transparente.

· Incluye equipo terminal (CPE) en su localidad.

· Diseñado para las aplicaciones y protocolos para ATM.

· Cobertura a nivel nacional.

Cantv completó la instalación del anillo de fibra óptica más grande del país, denominado SDH Express-Way, el cual permitirá la ampliación de las comunicaciones entre las regiones Occidente, Central y Capital.

Así lo informó la Gerencia General de Comunicaciones y Asuntos Públicos a través de un boletín de prensa en el cual destaca que la conclusión de este proyecto, que tuvo una inversión de Bs.253 millones, permitirá satisfacer la demanda de voz y datos de 17 ciudades del país, lo cual lo convierte en el anillo de Larga Distancia Nacional más grande del país.

Los 17 nodos que conforman este anillo son: Caracas, Maracay, Valencia, San Carlos, Acarigua, Barquisimeto, Carora, El Venado, Cabillas, Maracaibo, San Rafael del Mojan, Punto Fijo, Coro, Chichiriviche, Puerto Cabello, Camurí y El Rosal.

Este sistema también permitirá la ampliación de la capacidad para la interconexión internacional, se conectará a los Proyectos Arcos I, Américas I y II, los cuales unen a Venezuela con el Caribe y el mundo. Adicionalmente, servirá como respaldo del sistema de cable internacional Mara IV.

El anillo SDH Express Way cuenta con una capacidad de STM-16 (30.720 canales de voz) con una velocidad de transmisión de 2,5 Gb/s, incluyendo dos tramos de STM-4 (equivalentes a 7680 canales), conectados a una velocidad de 622 Mb/s que le brinda un amplio ancho de banda al backbone de datos en la red ATM.

Este anillo amplía la capacidad instalada y consolida a Cantv como la empresa de telecomunicaciones con la red de datos, voz y video más importante del país.

Costos

Contactar al Proveedor

RDSI

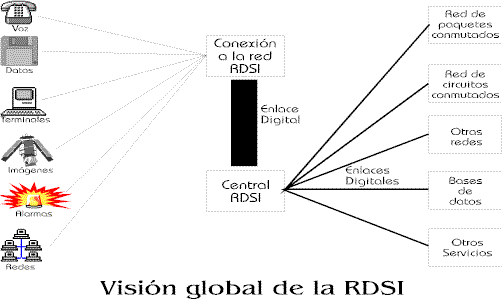

En 1984 la CCITT definía la RDSI (Red Digital de Servicios Integrados), como una red, en general evolucionada de una red digital integrada telefónica, que proporciona, de un extremo a otro, conectividad digital, soportando un amplio abanico de servicios, ya sean vocales u otros, y a la que los usuarios pueden tener acceso mediante dispositivos o interfaces multi-propósito.

· La RDSI ha sido diseñada, como sucesor de las actuales redes telefónicas públicas, respecto de las que ofrece:

· Audio de 7 KHz, frente a los 3,1 KHz de la telefonía básica, mejorando sensiblemente la calidad.

· Comunicaciones digitales a 64 Kbits por segundo, frente a los 14,4 Kbps. teóricamente alcanzables por las redes telefónicas.

· Gran funcionalidad frente a las redes telefónicas, como resultado del uso de un canal de señalización normalizado.

· Un único medio de acceso para transferencia de voz, imagen, datos y textos, por medio de conmutación de circuitos o de paquetes.

· Rapidez en las llamadas (menos de 800 ms.) y virtualmente sin errores.

La RDSI actual, también conocida como RDSI de banda estrecha, está basada en una de las dos estructuras definidas por CCITT:

1. Acceso básico (BRI)

· · Acceso simultáneo a 2 canales de 64 Kbps., denominados canales B, para voz o datos.

· · Un canal de 16 Kbps., o canal D, para la realización de la llamada y otros tipos de señalización entre dispositivos de la red.

· · En conjunto, se denomina 2B+D, o I.420, que es la recomendación CCITT que define el acceso básico. El conjunto proporciona 144 Kbps.

2. Acceso primario (PRI)

· · Acceso simultáneo a 30 canales tipo B, de 64 Kbps., para voz y datos.

· · Un canal de 64 Kbps., o canal D, para la realización de la llamada y la señalización entre dispositivos de la red.

· · En conjunto, se referencia como 30B+D o I.421, que es la recomendación CCITT que define el acceso primario. el conjunto proporciona 1.984 Kbps.

· · En algunos países (US), sólo existen 23 canales tipo B, por lo que se denomina 23B+D. El total corresponde a 1.536 Kbps.

Costos

Las cuotas mensuales oscilan entre US$ 60 y US$ 100.

Empresas

BENTEL, CANTV

VPN

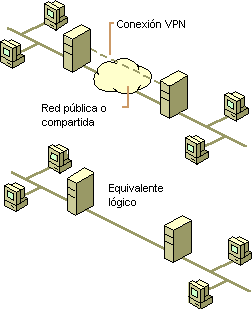

Una Virtual Private Network (VPN) es un sistema para simular una red privada sobre una red pública, por ejemplo, Internet. Como se muestra en la figura siguiente, la idea es que la red pública sea “vista” desde dentro de la red privada como un cable lógico que une las dos o más redes que pertenecen a la red privada.

Las VPNs también permiten la conexión de usuarios móviles a la red privada, tal como si estuvieran en una LAN dentro de una oficina de la empresa donde se implementa la VPN. Esto resulta muy conveniente para personal que no tiene lugar fijo de trabajo dentro de la empresa, como podrían ser vendedores, ejecutivos que viajan, personal que realiza trabajo desde el hogar, etc.

La forma de comunicación entre las partes de la red privada a través de la red pública se hace estableciendo túneles virtuales entre dos puntos para los cuales se negocian esquemas de encriptación y autentificación que aseguran la confidencialidad e integridad de los datos transmitidos utilizando la red pública. Como se usan redes públicas, en general Internet, es necesario prestar debida atención a las cuestiones de seguridad, que se aborda a través de estos esquemas de encriptación y autentificación y que se describirán luego.

La principal motivación del uso y difusión de esta tecnología es la reducción de los costos de comunicaciones directos, tanto en líneas dial-up como en vínculos WAN dedicados. Los costos se reducen drásticamente en estos casos:

· En el caso de accesos remotos, llamadas locales a los ISP (Internet Service Provider) en vez de llamadas de larga distancia a los servidores de acceso remoto de la organización. O también mediante servicios de banda ancha.

· En el caso de conexiones punto a punto, utilizando servicios de banda ancha para acceder a Internet, y desde Internet llegar al servidor RPV de la organización. Todo esto a un costo sensiblemente inferior al de los vínculos WAN dedicados.

Empresa

IFX NETWORKS , CANTV, MOVISTAR, Viptel, NETUNO , Constat, entre otros.

Costos

Contactar al Proveedor

Cuadro Comparativo

TECNOLOGÍA	MANEJO DE INFORMACIÓN	VELOCIDAD DE TRANSMISIÓN	PROTOCOLO	COSTO
ADSL	Voz y datos	15Mbps	Múltiples protocolos	Depende de la Velocidad
INTERNET	Voz, datos y video	28.8 Kbps- 56Kbps	TCP/IP	Depende de los planes de suscripción
ATM	Voz, datos y video	25 Mbps - 2,4Gbps	Múltiples protocolos	Elevado
FRAME RELAY	Voz y datos	2400bps - 45Mbps	Múltiples protocolos	3.200.000
VPN	Voz, datos y video	Depende de la red pública	Múltiples protocolos	Depende de la Red Pública
ISDN	Voz, datos y video	64Kbps	Múltiples protocolos	US$ 100
