Wireless Local Loop
INFRAESTRUCTURA
Terminales
El
suscriptor recibe el servicio telefónico a través de terminales
conectados por radio a una red de estaciones. Los terminales WLL pueden
ser microteléfonos que permiten grados variables de movilidad. Pueden
constar de teléfono integrado a un equipo para uso en el escritorio
o pueden ser unidades solas o de varias líneas que se conectan con
unos o más eléfonos estándares.
Los
terminales se pueden montar dentro de una habitación o al aire libre,
ellas pueden o no incluir baterías de respaldo para el uso durante
interrupciones de la línea de potencia. Las diferencias en diseños
de los terminales WLL reflejan el uso de diversas tecnologías de
radio.

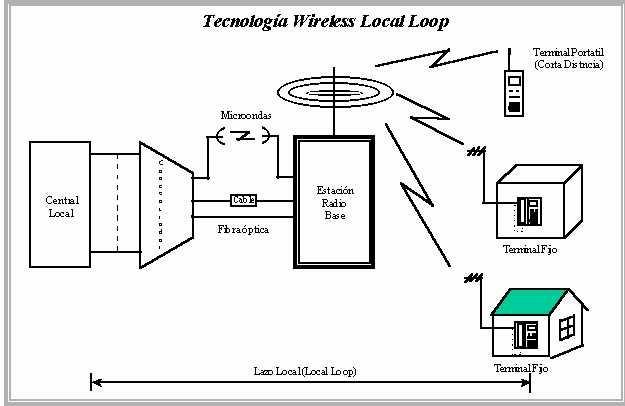

Las
radio bases WLL
Las
radio
bases en un sistema WLL se despliegan para proveer la cobertura geográfica
necesaria. Cada radio base se conecta a la red, bien por cable o por microondas.
De esta manera, un sistema WLL se asemeja a un sistema celular móvil:
cada radio base utiliza una célula o varios sectores de cobertura,
manteniendo a los suscriptores dentro del área de cobertura y proporcionando
conexión de retorno a la red principal. El área de cobertura
es determinada por la potencia del transmisor, las frecuencias en las cuales
la radio base y las radios terminales del suscriptor funcionan, las características
locales asociadas de la propagación en función de la geografía
local y del terreno, y los modelos de radiación de las antenas de
la terminal de la estación base y del suscriptor.
En
los sistemas WLL que no permiten movilidad del usuario, algunas reducciones
en el costo pueden ser obtenidas, gracias a la optimización del
diseño de la radio base, con el fin de atender a un suscriptor que
se encuentra en una ubicación fija, ya conocida de antemano.
El
número de radio bases depende de anticipar el tráfico para
el cual se va a utilizar, la capacidad de sistema, la disponibilidad del
sitio, el rango de cobertura que se va a proporcionar y las características
de propagación local, además del ancho de banda a ser usado
por la red WLL.
En
general, cuanto mayor es el ancho de banda disponible, mayor es la capacidad
para desplegar la red.
WLL
TDMA
Un
sistema WLL TDMA para una área
de baja densidad incluye una base de datos de usuarios o usuarios individuales.
Para precios más bajos y simplificar operaciones, las funciones
de conmutación son ubicadas en la Oficina Central. Un Centro de
Operación y Mantenimiento (OMC) es usado para manejar tanto las
conexiones directas a una red cableada como en las que se encuentran conectadas
a una PBX.
WLL
CDMA
Un
sistema WLL basado en CDMA (Code-DivisionMultiple
Access) incluye un Administrador de Acceso Inalámbrico (WAM: Wireless
Access Management), el cual consiste de
untranscodificador
que actúa como un enlace de comunicaciones entre el lugar base de
telecomunicaciones y la Oficina Central Conmutada.
ARQUITECTURA
Un
Controlador de Sistemas Inalámbrico (WSC: WirelessSystemControler)
provee funciones de control del canal de radio y centraliza los sitios
de las celdas monitoreando el performance
(Rendimiento). Esto es provisto a través de Procesador de Llamadas
(CP: CallProcessor)
y el Administrador de Accesos de Subscriptores (SAM: Subscribers
Access Management). Un OMC maneja la administración
de la red de los sistemas WLL para cientos de usuarios y múltiples
WSC.
La
confiabilidad y seguridad de las comunicaciones se deben al sistema de
Espectro Expandido por Salto de Frecuencia (FHSS), tecnología desarrollada
originariamente para aplicaciones militares y que hoy han sido adoptadas
para aplicaciones de telecomunicaciones.
La
arquitectura del sistema incluye el módulo RPCU (Radio Port
Control Unit: Unidad de Control de Radio
Estaciones) que conecta las Centrales Públicas vía troncales
E1 por un lado, y los dispositivos inalámbricos RPU (Radio PortUnits:
Unidades de Radio Estación) por el otro.Cada
abonado tiene su conexión a las unidades aéreas, que pueden
ser de diferentes tipos: • FAU,
(Unidad de Acceso Fijo) que abastece a una, dos o cuatro líneas. • FAM,
(Multiplexor de Acceso Fijo) que abastece hasta 32 líneas. • IAU,
para enlaces de tipo ISDN. Cada módulo RPCU permite un tráfico
de hasta 1500 abonados. La conexión
de cada RPU a la RPCU se realiza mediante dos pares de hilo de cobre, lo
que simplifica enormemente la instalación de las unidades. El
nuevo sistema opera mediante un teléfono (el mismo que se utiliza
en las conexiones por sistema de cableado), un pequeño equipo en
forma de caja y una antena. El
teléfono se conecta a la caja mencionada y también mediante
un transformador a la red de energía eléctrica. El consumo
eléctrico del equipo es muy bajo, menos de 8 watts. Además
el equipo incluye una batería que permite, en caso de corte de energía
eléctrica, mantener activo el teléfono durante cinco horas. La
antena permite realizar el enlace con la Central correspondiente, quedando
reemplazado, de esta manera, el tradicional terminal "físico" por
un terminal inalámbrico. El
servicio telefónico que se presta por el nuevo sistema debería
tender a ser igual al que se presta a través de cable y las tarifas
también deberían tender a ser las mismas. Arquitectura
del Sistema Varias
arquitecturas de red son posibles dentro del diseño del sistema
WLL. Es de esperar que el servicio WLL sea una combinación de voz,
video y datos. WLL apunta a las aplicaciones fijas, como ser el bucle de
acceso local. El servicio puede ser continuo o discontinuo, y puede soportar
una o múltiples células adyacentes. Las células pueden
ser enlazadas por medio de líneas troncales inalámbricos

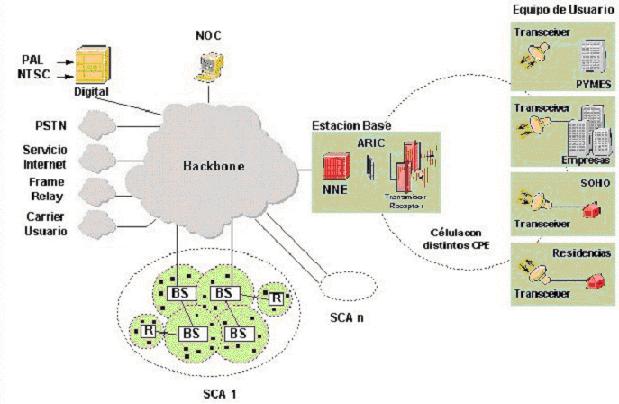

o fibra óptica. La arquitectura de la red WLL consiste de cuatro
partes principales: NetworkOperationCenter
(NOC): Toda
la red WLL es administrada por el NOC, que provee una completa e integrada
solución extremo a extremo en la red. El NOC se debe encargar de
supervisar y configurar los componentes del sistema y su topología,
administrar y reportar el estado de las alarmas y mediciones. Utiliza
los requisitos administrativos de SNMP (SignalingNetworkManagementProtocol)
para proveerse de: interfaz grafica simplificada, administración
de trayectorias y configuración superior, enrutamiento y restauración
de aplicaciones, y excelente escalabilidad y flexibilidad. La plataforma
esta diseñada para manejar todas las operaciones de provisión,
administración y mantenimiento de los componentes del sistema inalámbrico
y fibra, incluyendo el backbone y la conmutación
en cada estación base. Los
protocolos de transporte, administración de células y administración
del ancho de banda de radio pueden ser soportados por el NOC. También
esta integrado con el planeamiento de células para garantizar una
administración comprensible y eficiente del espectro inalámbrico
y asegurar que la información geográfica de LOS (LineOfSight)
esté fácilmente disponible para los operadores. También
puede monitorear los niveles de la calidad del servicio de los usuarios,
así también como la de los nuevos servicios basados en los
requisitos de los usuarios. Alternativas
de Backbone
El backbone
es usado para conmutar el tráfico entre las células y para
conectar las estaciones base por medio de troncales de fibra óptica
o backhaul inalámbrico. Una configuración
es punto a punto basado en una estrella, cuando un Concentrador central
(Hub), es responsable de modular y demodular
el volumen de tráfico agregado en una situación central y
distribuirlo seguidamente como una señal analógica sobre
un enlace de fibra a las estaciones base.
Estación
Base
La
estación base es donde ocurre la conversación desde el backbone
hacia la infraestructura inalámbrica. El equipo de la estación
base incluye la interfaz de red para la terminación del backbone,
funciones de modulación y demodulación;
y el equipo de transmisión y recepción generalmente ubicado
encima de la terraza o en una torre.
Las
estaciones bases en un sistema WLL se despliegan para proveer la cobertura
geográfica necesaria. Cada estación base se conecta a la
red, bien por cable o por microondas. De esta manera, un sistema WLL se
asemeja a un sistema celular móvil: cada estación base utiliza
una célula o varios sectores de cobertura, manteniendo a los suscriptores
dentro del área de cobertura y proporcionando conexión de
retorno a la red principal. El área de cobertura es determinada
por la potencia del transmisor, las frecuencias en las cuales la estación
base y las radios terminales del suscriptor funcionan, las características
locales asociadas de la propagación en función de la geografía
local y del terreno, y los modelos de radiación de las antenas de
la terminal de la estación base y del suscriptor.
Equipos
de Usuario (CPE)
El
equipo de usuario puede servir a una gran variedad de usuarios, desde pequeñas
empresas hasta SOHO (Small Office, Home
Office), unidades residenciales y unidades de múltiples viviendas
(MDU, MultipleDwellingUnit).
El equipo puede proveer una combinación de servicios incluyendo
dato, voz, video y un host de aplicaciones
multimedia interactivos.
Ubicado en el domicilio del usuario, el
CPE (Customer-PremisesEquipment)
consiste de un modulo escalable, integrado por una unidad de RF y una unidad
de interfaz de red (NIU, NetworkInterfaceUnits)
