A esfera no espaço R3 é uma superfície muito importante em função de suas aplicações a problemas da vida. Do ponto de vista matemático, a esfera no espaço R3 é confundida com o sólido geométrico (disco esférico) envolvido pela mesma, razão pela qual muitas pessoas calculam o volume da esfera. Na maioria dos livros elementares sobre Geometria, a esfera é tratada como se fosse um sólido, herança da Geometria Euclidiana.
Embora não seja correto, muitas vezes necessitamos falar palavras que sejam entendidas pela coletividade. De um ponto de vista mais cuidadoso, a esfera no espaço R3 é um objeto matemático parametrizado por duas dimensões, o que significa que podemos obter medidas de área e de comprimento mas o volume tem medida nula. Há outras esferas, cada uma definida no seu respectivo espaço n-dimensional. Um caso interessante é a esfera na reta unidimensional::
Por exemplo, a esfera
é conhecida por nós como uma circunferência de raio unitário centrada na origem do plano cartesiano.
Um problema fundamental para empresas que armazenam líquidos em tanques esféricos, cilíndricos ou esféricos e cilíndricos é a necessidade de realizar cálculos de volumes de regiões esféricas a partir do conhecimento da altura do líquido colocado na mesma.
Por exemplo, quando um tanque é esférico, ele possui um orifício na parte superior (polo Norte) por onde é introduzida verticalmente uma vara com indicadores de medidas. Ao retirar a vara, observa-se o nível de líquido que fica impregnado na vara e esta medida corresponde à altura de líquido contido na região esférica. Este não é um problema trivial, como observaremos pelos cálculos realizados na sequência.
A seguir apresentaremos elementos esféricos básicos e algumas fórmulas para cálculos de áreas na esfera e volumes em um sólido esférico.
A esfera no espaço R3 é o conjunto de todos os pontos do espaço que estão localizados a uma mesma distância denominada raio de um ponto fixo chamado centro.
Uma notação para a esfera com raio unitário centrada na origem de R3 é:
Uma esfera de raio unitário centrada na origem de R4 é dada por:
Você conseguiria imaginar espacialmente tal esfera?
Do ponto de vista prático, a esfera pode ser pensada como a película fina que envolve um sólido esférico. Em uma melancia esférica a esfera poderia ser considerada a película verde (casca) que envolve a fruta.
É comum encontrarmos na literatura básica a definição de esfera como sendo o sólido esférico, no entanto não se deve confundir estes conceitos. Se houver interesse em aprofundar os estudos desses detalhes, deve-se tomar algum bom livro de Geometria Diferencial que é a área da Matemática que trata do detalhamento de tais situações.
O disco esférico é o conjunto de todos os pontos do espaço que estão localizados na casca e dentro da esfera. Do ponto de vista prático, o disco esférico pode ser pensado como a reunião da película fina que envolve o sólido esférico com a região sólida dentro da esfera. Em uma melancia esférica, o disco esférico pode ser considerado como toda a fruta.
Quando indicamos o raio da esfera pela letra R e o centro da esfera pelo ponto (0,0,0), a equação da esfera é dada por:
e a relação matemática que define o disco esférico é o conjunto que contem a casca reunido com o interior, isto é:
Quando indicamos o raio da esfera pela letra R e o centro da esfera pelo ponto (xo,yo,zo), a equação da esfera é dada por:
e a relação matemática que define o disco esférico é o conjunto que contem a casca reunido com o interior, isto é, o conjunto de todos os pontos (x,y,z) em R3 tal que:

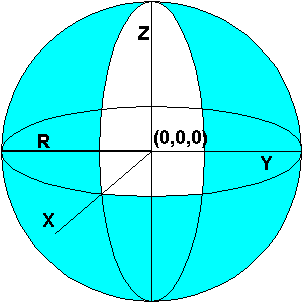

Da forma como está definida, a esfera centrada na origem pode ser construída no espaço euclidiano R3 de modo que o centro da mesma venha a coincidir com a origem do sistema cartesiano R3, logo podemos fazer passar os eixos OX, OY e OZ, pelo ponto (0,0,0).

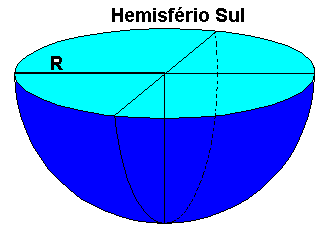

Seccionando a esfera x2+y2+z2=R2 com o plano z=0, obteremos duas superfícies semelhantes: o hemisfério Norte ("boca para baixo") que é o conjunto de todos os pontos da esfera onde a cota z é não negativa e o hemisfério Sul ("boca para cima") que é o conjunto de todos os pontos da esfera onde a cota z não é positiva.
Se seccionarmos a esfera x2+y2+z2=R2 por um plano vertical que passa em (0,0,0), por exemplo, o plano x=0, teremos uma circunferência maximal C da esfera que é uma circunferência contida na esfera cuja medida do raio coincide com a medida do raio da esfera, construída no plano YZ e a equação desta circunferência será:
sendo que esta circunferência intersecta o eixo OZ nos pontos de coordenadas (0,0,R) e (0,0,-R). Existem infinitas circunferências maximais em uma esfera.
Se rodarmos esta circunferência maximal C em torno do eixo OZ, obteremos a esfera através da rotação e por este motivo, a esfera é uma superfície de revolução.
Se tomarmos um arco contido na circunferência maximal cujas extremidades são os pontos (0,0,R) e (0,p,q) tal que p2+q2=R2 e rodarmos este arco em torno do eixo OZ, obteremos uma superfície denominada calota esférica.
Na prática, muitas vezes as pessoas usam o termo calota esférica para representar tanto a superfície como o sólido geométrico envolvido pela calota esférica. Neste trabalho, para evitar confusões, usarei "calota esférica" com aspas para o sólido e sem aspas para a superfície.
Se, a partir da rotação, construirmos duas calotas em uma esfera, de modo que as extremidades dos arcos sejam (0,0,R) e (0,p,q) com p2+q2=R2 no primeiro caso (calota Norte) e (0,0,-R) e (0,r,-s) com r2+s2=R2 no segundo caso (calota Sul) e retirarmos estas duas calotas da esfera, teremos uma superfície de revolução denominada zona esférica.
De um ponto de vista prático, consideremos uma melancia esférica. Com uma faca, cortamos uma "calota esférica" superior e uma "calota esférica" inferior. O que sobra da melancia é uma região sólida envolvida pela zona esférica, algumas vezes também denominada zona esférica.

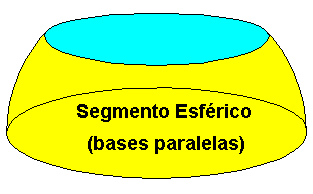

Consideremos uma "calota esférica" com altura h1 e raio da base r1 e retiremos desta calota uma outra "calota esférica" com altura h2 e raio da base r2, de tal modo que os planos das bases de ambas sejam paralelos. A região sólida determinada pela calota maior menos a calota menor recebe o nome de segmento esférico com bases paralelas.
No que segue, usaremos esfera tanto para o sólido como para a superfície, "calota esférica" para o sólido envolvido pela calota esférica, a letra maiúscula R para entender o raio da esfera sobre a qual estamos realizando os cálculos, V será o volume, ALat será a área lateral e e ATot será a área total.
Estas fórmulas podem ser obtidas como aplicações do Cálculo Diferencial e integral, mas nós nos limitaremos a apresentar um processo matemático para a obtenção da fórmula do cálculo do volume volume da "calota esférica" em função da altura da mesma.
