GNU Plot untuk Data Anda

GNU PLOT

Anda bisa mendapatkan donwload gnuplot di sini. Silakan ikuti petunjuk instalasinya. Gnuplot ini bisa dipasang pada berbagai platform, termasuk windows dan DOS. Apabila anda enggan untuk memasangnya, anda bisa mencobanya langsung dari CD dengan mendownload GIS MORPHIX, atau Live CD berbasis KNOPPIX lainnya yang berisi gnuplot. Silakan anda pilih sendiri dari sini.

Plot Pertama

Jika anda hanya bermaksud untuk mengeplot data anda ke dalam bentuk grafik, maka GNU Plot adalah perangkat lunak yang tepat. Disamping gratis, program ini memberikan hasil yang cukup memuaskan untuk keperluan grafik anda, terutama untuk keperluan ilmiah.

Mengapa harus memakai perangkat lunak yang mahal dan rumit kalau hasil yang sama bisa anda dapatkan dengan perangkat lunak gratis dan sederhana?

Memulai GNU Plot

Silakan anda buku konsole linux anda dan ketikkan gnuplot. Apabila anda ingin mengakhirinya, cukup ketikkan exit atau Ctrl + D.

Notasi Matematika

Perkalian disimbolkan dengan *, pembagian dengan /, perpangkatan dengan **

Misalnya, notasi x²+ 2x + 2 dinyatakan pada gnuplot menjadi x**2 + 2*x + 2

Fungsi Terdefinisi

Gnuplot menyediakan beberapa fungsi terdefinisi. Fungsi ini akan bekerja jika anda menempatkan argumen di dalam tanda kurung. Misalnya saja cos (x).

Fungsi-fungsi terdefinisi itu adalah sebagai berikut:

Fungsi trigonometri baku: sin, cos, dan tan. Konstanta o dapat anda panggil dengan mengetikkan pi.

Fungsi trigonometri inversi: asin, acos, dan atan.

Fungsi trigonometri hiperbolik: sinh, cosh, dan tanh.

Fungsi log dan exp juga tersedia. Untuk penjelasan lebih lanjut silakan anda ketikkan help functions pada terminal gnuplot.

Contoh Sederhana

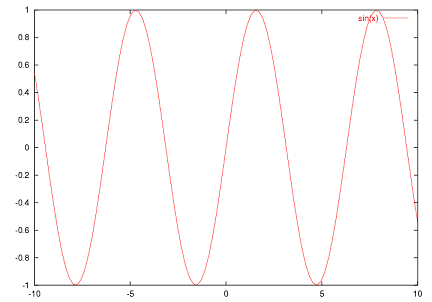

Apabila anda ingin menampilkan grafik fungsi sinus (sin (x)), maka pada terminal gnuplot [gnuplot>], anda tinggal mengetikkan plot sin(x). Jendela baru akan terbuka dengan grafik fungsi sinus tertampil di dalamnya.

Berikut ini grafik dari beberapa fungsi trigonometri dasar:

Sekarang silakan anda coba sendiri melakukan plotting dengan berbagai fungsi trigonometri dan fungsi aljabar lainnya. [HN]
