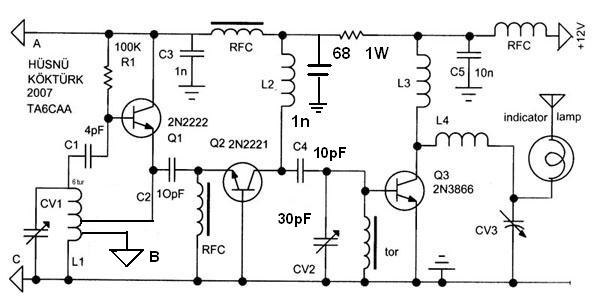

    FM  telsiz yapmanın hem kanuni hem teknik güçlükleri var. Uzaklarla görüşebilmek için fazla güce ihtiyaç duyulur. Fazla güç bugünkü ortamlarda, bilgisayarların tv lerin çalışmakta olduğu, apartman gibi yerleşim yerlerinde bulunmanın verdiği rahatsızlıktan dolayı tavsiye edilmez. Bu nedenle devremiz yetkisiz kişilere eğitim amaçlıdır. Verici 100 MHz civarında 12 volt altında 1.5w çıkış verir. Lanettayin verici planları ortalığı parazite boğar. Parazitsiz çıkış için devremiz iyice incelenmelidir. C1 ve CV1 değerlerinin küçük tutulmasında faydalar var. Yüksek cv1 bol harmonik üreterek ayar güçlüğü yapabilir. Q2 transistorunun beysi şaseli olması parazit problemlerini büyük ölçüde ortadan kaldırır. L1  5 veya 6mm çaplı  6 tur. Diğer bobinlerin çapları bir mm daha düşük. Ölçüleri fazla kaçırmazsanız, her halü karde çalışırlar. Antensiz deneme yapmayınız, yapacaksanız çıkışı bir kapasite ve minyatür bir lamba aracılığı ile kısa devre ediniz. Lambanın yanma şiddeti size doğru ayar yaptığınızı gösterecektir. Çalışma anında yanınızda mutlaka çalışan bir FM radyo bulunmalı ki olası bir parazite, anında müdahale edebilesiniz. CV2 ve CV3 trimmer kapasiteler ayarların kilit noktalarıdır, Bu kapasiteler asla ihmal edilmemelidir. Cihaz 9 volt ile de çalışır ve 750 mw çıkış verir. B bağlantı noktası şasiden itibaren birinci veya ikinci tura bağlanabilir. CV1 trimmer kapasite. 12 volt çalışmada Q3 2N3866 soğutucu ister
