UNIVERSIDAD NACIONAL AUTONOMA DE MEXICO

DIVISION DE ESTUDIOS DE POSGRADO FACULTAD DE INGENIERIA

ASIGNATURA:

SEMINARIO DE INVESTIGACIÓN II.

PROYECTO:

“LYAPUNOV-BASED CONTROL FOR THREE-PHASE PWM AC/DC VOLTAGE-SOURCE CONVERTERS”

ALUMNO:

GONZALO GARCÍA CASAS

e-mail: gcgonz@yahoo.com

El presente documento se refiere a la simulación en lazo abierto de la implementación en Simulink usando Power System Blockset de Matlab, de un convertidor de CA/CD trifásico usando PWM.

Diagrama eléctrico del convertidor de AC/DC trifásico.

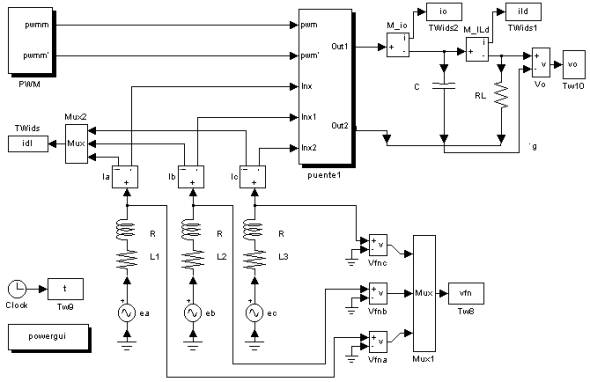

Convertidor de AC/DC trifásico, en lazo abierto, implementado en Simulink usando Power System Blockset.

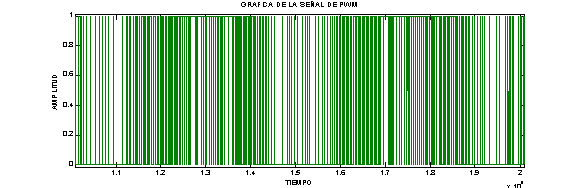

GENERADOR DE PWM.

VOLTAJES DE ENTRADA AL PUENTE RECTIFICADOR

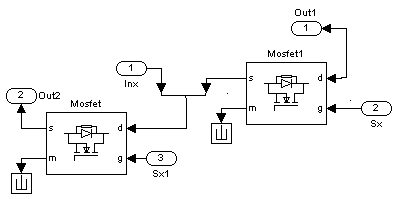

PUENTE RECTIFICADOR

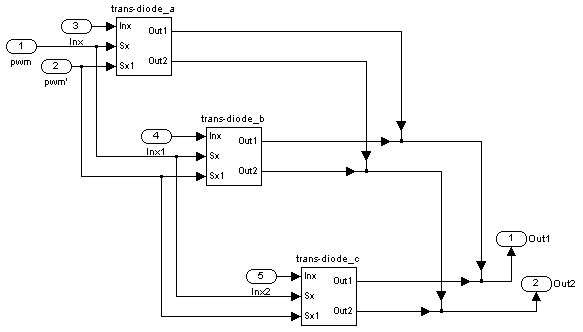

BLOQUES a, b, y c.

PARAMETROD DE SIMULACIÓN EN LAZO ABIERTO

Table 1-1. Simulation Parameters

Solver ode15s ZeroCross on StartTime 0.0 StopTime .5 RelTol auto AbsTol auto Refine 1 InitialStep auto FixedStep auto MaxStep auto LimitMaxRowsoff MaxRows 1000 Decimation 1

Table 1-2. Clock Block Properties

Name DisplayTime Decimation Clock off 10

Table 1-3. Mux Block Properties

Name Inputs DisplayOption Mux1 3 none Mux2 3 none

Table 1-4. ToWorkspace Block Properties

Name VariableName Buffer Decimation SampleTime SaveFormat TWids idl inf 4 -1 Matrix TWids1 ild inf 4 -1 Matrix TWids2 io inf 4 -1 Matrix Tw10 vo inf 4 -1 Matrix Tw8 vfn inf 4 -1 Matrix Tw9 t inf 4 -1 Matrix

RESULTADOS DE LA SIMULACIÓN ASI COMO LAS GRAFICAS RESPECTIVAS DE LOS BLOQUES UTILIZADOS.

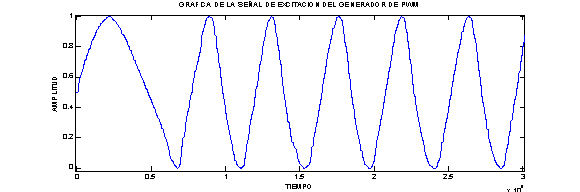

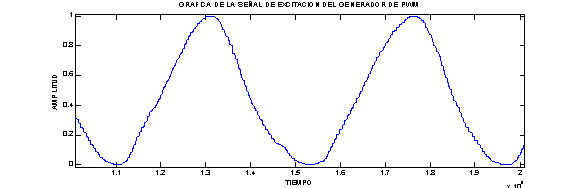

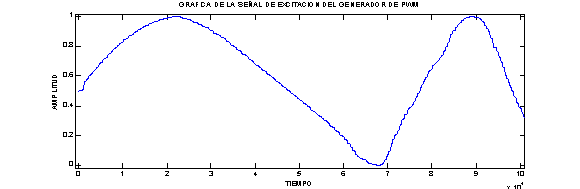

Señal de excitación del generador de pwm (duty).

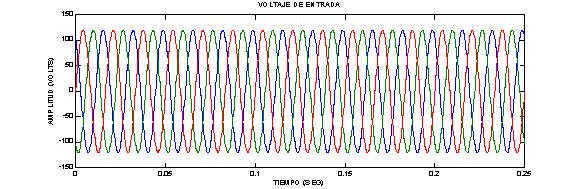

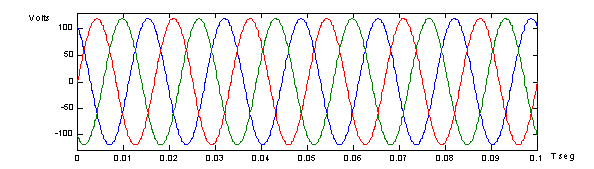

Voltaje de alimentación trifásico 120V @ 120º de desfasamiento.

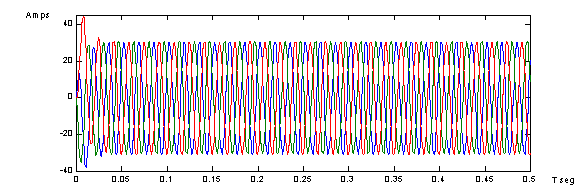

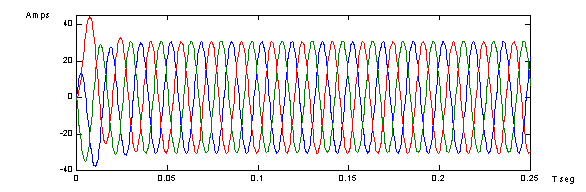

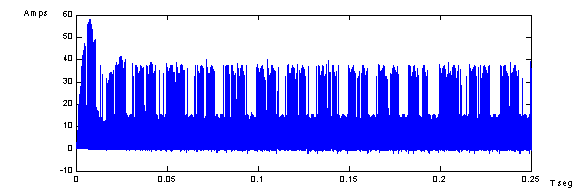

CORRIENTES Ia, Ib, Ic.

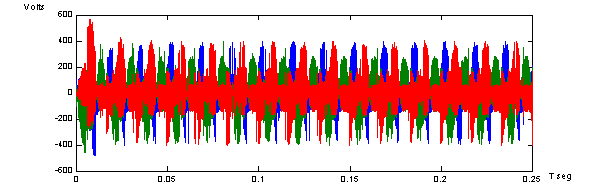

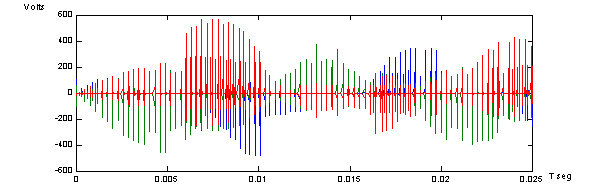

VOLTAJES MEDIDOS DE FASE A NEUTRO Van, Vbn, y Vcn.

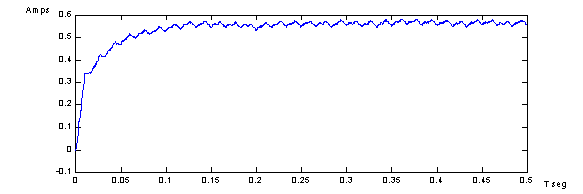

CORRIENTE DE CARGA ILd

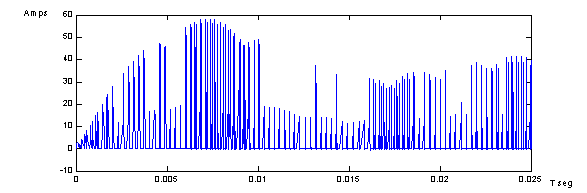

CORRIENTE io.

VOLTAJE DE SALIDA vo
