2.1  INTRODUCCIÓN

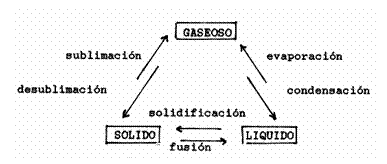

 El estado físico de los cuerpos desde el punto de vista clásico, es: sólido, líquido y gaseoso.

En el estado sólido la materia tiene un volumen determinado y una forma fija; en el líquido tiene también volumen fijo pero no así una forma determinada y en el estado gaseoso no tiene volumen fijo ni forma determinada.

Los gases son menos densos que los sólidos y que los líquidos.  De manera muy general, el contraste de densidades entre sólidos y líquidos es bajo, permitiendo afirmar que sus densidades son relativamente iguales. Los cambios de fase entre los diferentes estados son los de la figura 3.

2.1.1 Conceptos Antiguos sobre la materia. Tales de Mileto (Grecia, 640 a 547 A. C.), tomaba como pieza angular de la materia el agua. Demócrito de Abdera (Tracia, 460‑357 aC.), decía que lo único  eterno e inmutable era la materia, susceptible de descomponerse en corpúsculos indivisibles llamados átomos.

Aristóteles de Estagira  (384 a 322 A. C.), propuso un esquema tan perfecto que, aunque permitió el desarrollo de la ciencia en su momento, paradójicamente la retardó hasta el siglo XVII, cuando irrumpieron los alquimistas.

Según Aristóteles la materia puede tener las siguientes propiedades: fría o caliente y húmeda o seca; en ninguna pareja de estados hay estados intermedios; si unimos dos de estas propiedades podemos obtener los cuatro elementos básicos de la materia, así: de frío y húmedo el agua, de caliente y seco el fuego, de caliente y húmedo el aire,  y de frío y seco la tierra. La quinta esencia, o el éter, será el quinto elemento, propio del reino exterior donde está lo inmutable.

Aunque no eran claros los conceptos de gravedad y densidad para explicar la caída y flotación de los cuerpos, se procedía a decir que la tendencia de la Tierra era a desalojar el elemento agua y a su vez el agua al elemento aire. El aire estaría siempre por encima de los tres elementos restantes por tener mayor levedad que ellos, pero por debajo del fuego. De esta manera los cuerpos con mucha gravedad se precipitaban en los fluidos y los cuerpos con mucha levedad flotaban en ellos.

Cuando el método inductivo se impone sobre el método deductivo y la comprobación sobre la demostración (siglo XVII), la ciencia despega nuevamente en lo que se conoce con el nombre de El Renacimiento, cuyo máximo exponente es Galileo Galilei (1564-1642), fundador de la ciencia moderna.

2.1.2  Conceptos actuales sobre la materia. Según Albert Einstein (1879-1955), en su teoría de la Relatividad, materia y energía son dos aspectos de una misma cosa; este concepto permite comprender mejor que el átomo es divisible. Las partículas elementales, que lo constituyen todo, clasificadas por sus interacciones, son 24 con sus correspondientes antipartículas: seis leptones (electrón, tau, muón  y sus correspondientes neutrinos), seis quarks (arriba, abajo, cima, fondo, extraño y encantado) y doce bosones (gravitón, fotón, ocho gluones, y las partículas Z y W). Estas partículas elementales tienen masa, excepto el fotón y el gravitón.

Existen cuatro fuerzas fundamentales en la naturaleza: la gravedad asociada a los gravitones, es de enorme alcance y actúa en una sola dirección - es la más tenue -; la electromagnética asociada a los fotones, es de gran alcance y actúa en dos direcciones; la interacción fuerte asociada a los gluones, es de corto alcance, liga al núcleo atómico y supera en dos órdenes a la fuerza electromagnética; la interacción débil asociada a las partículas Z y W, es la tercera en intensidad y de corto alcance, y explica la radioactividad.

Análisis cada vez más detallados ponen de manifiesto que las diferentes fuerzas de la naturaleza son en realidad manifestaciones de muy pocas -tal vez una- fuerzas fundamentales. Todas las interacciones conocidas pueden reducirse en último término a las cuatro formas señaladas.

Cuadro 1. Las fuerzas de la naturaleza.

Academia Norteamericana de Ciencias, Washington, 1986.

El electromagnetismo y la fuerza nuclear débil, si bien difieren mucho en su modo de actuación, son en realidad dos aspectos de una misma fuerza electrodébil unificada. Resultados recientes parecen indicar que la fuerza nuclear fuerte, también de carácter muy distinto, puede incluirse a su vez en este esquema en una teoría de gran unificación (GUT), faltaría sólo incorporar la gravedad, como se muestra en el siguiente esquema.

Los quarks forman protones y neutrones. La tercera fuerza explica la unidad de los protones en el núcleo atómico mientras la segunda fuerza explica cómo el núcleo captura a los electrones (las cargas iguales se repelen y las cargas contrarias se atraen). El electrón, el protón y el neutrón tienen masa; en el electrón la carga es ‑1, en el protón es +1 y en el neutrón es 0.  La masa del protón, similar a la del neutrón, es 1840 veces la del electrón.

La materia se compone de átomos, éstos de electrones, protones y neutrones. Los átomos son la unidad más pequeña de un elemento y poseen masa y carga eléctrica. En el átomo normal el número  de electrones y protones es igual. Un ion es un átomo desequilibrado por la vía de los electrones; si es de carga positiva recibe el nombre de catión, pero si ella es negativa, será anión. Un isótopo es una forma alterna de elementos y se produce desequilibrando un átomo por la vía de los neutrones. En el hidrógeno no hay neutrones; en los átomos de elementos livianos, el número de neutrones y protones es igual; en los pesados el número de neutrones supera al de protones.

Los elementos se combinan para formar compuestos. En estado natural, conocemos 92 clases de elementos (del hidrógeno al uranio), los demás son artificiales; en estado ambiente solamente dos elementos son líquidos (bromo y mercurio). Los compuestos son combinaciones de átomos de elementos, y la molécula es la unidad más pequeña de un compuesto. Los elementos más allá del uranio son artificiales.

2.2  CONSTANTES EN LA TEORÍA FÍSICA

Debemos distinguir entre aquellas magnitudes que son constantes simplemente porque no cambian, y las constantes universales fundamentales. La masa de la Tierra, por ejemplo, es aproximadamente constante, pero existen otros planetas con masas muy diferentes a la de la Tierra. Por otra parte, la masa de todos los electrones es la misma, independientemente del lugar que ocupan en el universo.

El número de constantes universales verdaderamente fundamentales que conocemos es, en realidad, muy pequeño. A continuación se muestra una lista de constantes fundamentales que determinan en gran medida las características esenciales de la mayor parte de las estructuras físicas conocidas.

Muchas de estas características son notablemente sensibles a los valores de las constantes y a determinadas relaciones numéricas aparentemente accidentales entre ellas. Hay que señalar que la constante de Hubble y probablemente la constante cosmológica no son en realidad constante, sino que varían a escalas de tiempo cosmológicas y que la constante de Boltzmann y la permisividad del vacío son meros factores de conversión entre dos sistemas de unidades.

Tabla 1. Lista de constantes fundamentales y magnitudes derivadas

Wagoner & Goldsmith. Horizontes Cósmicos, Labor, 1985.

La Tabla anterior también contiene la constante de Boltzmann, que es un factor de conversión entre unidades de energía calorífica y temperatura; además incluye la masa del electrón y la del protón, pero no la de los quarks -en el estado actual de nuestros conocimientos no se sabe cuáles son las partículas elementales -.

2.3  MACROESTRUCTURAS

Para considerar la materia a gran escala, el parámetro fundamental es la temperatura, porque ella determina que los cuerpos sean sólidos, líquidos o gaseosos. Si la temperatura de una molécula es T, su energía térmica media será aproximadamente KT, de forma que el requisito para la solidez es KT   E_átomo (estado de menor energía del átomo de hidrógeno, valor equivalente a unos 10^-18 julios), si suponemos que la energía de unión molecular se debe aproximadamente al 10% de la energía de unión atómica.

La siguiente tabla muestra los niveles principales de la jerarquía principal de nuestro universo, en donde los números están aproximados a la potencia de 10 más próxima. El tiempo característico representa la menor duración necesaria para que el sistema pueda transmitir información apreciable o sufrir cambios estructurales de importancia.

En los cuatro primeros casos se señala el tiempo que tarda la luz en atravesar el sistema. En los sistemas biológicos y sociales se anota el tiempo de reproducción o de crecimiento. Para las estrellas se da el tiempo de vida medio, pero para otros sistemas ligados gravitatoria mente es más apropiado el tiempo de caída libre. Para el átomo es el tiempo orbital del electrón y para el Universo su edad.

Tabla 2. Escalas de Estructuras.

Paul Davies. El Universo Accidental, Salvat, 1985.

2.4  TRABAJO

Una tortuga y una liebre de igual masa, que recorren la misma distancia, realizan el mismo trabajo y consumen la misma energía, pero la tortuga lo hará con menor potencia que la veloz liebre.

Podemos hacer una evaluación de la energía que se consume en diferentes procesos naturales, observando la siguiente escala (aproximada) de crecimiento exponencial.

Tabla 3. Escala de energía involucrada en diferentes fenómenos.

Adaptado de Boot y Fitch: La Inestable Tierra y de Atlas de  lo Extraordinario: Fenómenos Naturales, Ediciones del Prado.

En la escala anterior podemos ubicar la magnitud de eventos naturales catastróficos como un rayo, un terremoto, una avalancha y un deslizamiento. Un ergio es una dina a lo largo de un cm. Un julio equivale a 10 millones de ergios.

Los eventos de mayor siniestralidad y menos frecuencia son la caída de meteoros, le suceden en su orden erupciones volcánicas y terremotos, por último inundaciones y deslizamientos, que tienen menor grado de siniestralidad y mayor frecuencia.

2.5  LA ENERGIA

La energía es la capacidad de un sistema para producir trabajo. Generalmente se divide en energía potencial (almacenada) y cinética (de los cuerpos en movimiento).

La energía calorífica resulta del movimiento de átomos y moléculas; la energía química depende de los electrones, produciéndose cuando los átomos los ganan o los pierden al formar compuestos; la energía atómica depende de los protones y neutrones en el núcleo; exceptuando ésta, las formas clásicas de intercambio entre energías mecánica, química, térmica, eléctrica y radiante, son intercambios de modo directo y doble sentido, excepto para la mecánica que interactúa sólo con la térmica y la eléctrica.

Las formas de propagación térmica son: transmisión, radiación y convección. La transmisión es el paso de calor por contacto (calentando la base de una cuchara se calienta el mango).  La radiación es un fenómeno de emisión (recibir calor del fuego de una chimenea).  La convección supone el flujo de la materia (el agua en una cacerola que se calienta: en el fondo el agua caliente se dilata, pierde densidad y puede ascender; estando arriba se enfría, gana densidad y desciende para calentarse de  nuevo).

La expresión de Einstein (1905), E = MC² muestra la identidad entre masa y energía. Así, de un kilogramo de materia podemos obtener la siguiente energía atómica:

E = 1 Kg x (300.000 km./seg)²

E = 1.000 g x (30.000.000.000 cm/seg)²

E = 9 x (10)²³ ergios

Esta energía equivalente a 11000 millones KW hora, es suficiente para tener una plancha eléctrica funcionando durante un millón de años, dar 180000 vueltas en carro al mundo o 400  en un petrolero.

Se ha visto la relación de masa entre los electrones y protones o neutrones, por lo que el núcleo tiene el 99.95% de la masa del átomo. Así, la densidad del núcleo es de 100 millones de toneladas por cm³ de protones, mientras el diámetro del átomo varía entre 20000 y 200000 veces el diámetro del núcleo, y en promedio es de dos unidades Amstrong (2Å). La unidad de Bohr es el radio del primer orbital del átomo de hidrógeno, igual a 0.53 Å.

2.5.1 Espectro de la energía radiante.

La energía radiante se transmite por ondas electromagnéticas a la velocidad de la luz. El espectro electromagnético es un contenido continuo de frecuencias, en el cual se señala la longitud de onda ventana por ventana. Donde ésta es corta, la frecuencia y la energía son altas y donde es larga, la frecuencia y la energía son bajas. Ver fig. Siguiente.

La luz visible solamente ocupa una estrecha banda donde la longitud de onda está en el rango de 4 a 7,3 micrómetros Las ondas muy largas (mayores de 1 metro) corresponden a radio-ondas, mientras las muy cortas (menos de la 10 millonésima de centímetro) corresponden a los rayos gamma.

Entre ellas se encuentran otras radiaciones conocidas como los rayos gamma (asociados a cuantos del núcleo atómico), X provenientes de la envoltura electrónica del átomo), ultravioletas (fluorescente y de alta influencia biológica), infrarrojos (radiación calorífica), y ondas radioeléctricas (microondas, radio-televisión, radar…).

Las imágenes de satélite, las fotografías aéreas y las imágenes de radar, son instrumentos definitivos en la prospección y evaluación de los recursos naturales y en el diseño de obras para el modelado que hace el hombre de la naturaleza. Para el efecto es importante conocer el poder de penetración de cada frecuencia y la sensibilidad de algunas sustancias químicas a diferentes radiaciones, cuando las imágenes se toman desde aeronaves o desde tierra.

Las imágenes de radar penetran la vegetación y las nubes pero las más comerciales son imágenes inclinadas, que abarcan un gran territorio pero no posibilitan cálculo fotogramétricos. Las fotografías aéreas muestran imágenes donde las nubes y la vegetación perturban la visibilidad; las más comerciales son fotografías verticales que facilitan los cálculos fotogramétricos; estas imágenes de proyección central permiten elaborar planos topográficos.

Las imágenes de satélite en diferentes bandas se constituyen hoy en la mejor herramienta de prospección y comunicaciones, para lo cual Colombia cuenta con su propia órbita geoestacionaria.

2.6  DETECCIÓN A DISTANCIA POR RADAR

Hay varias actividades en donde la exploración de la Tierra se hace desde el espacio. En la detección a distancia por radar se puede señalar la arqueología, para poner en evidencia emplazamientos humanos ahora cubiertos por densa vegetación, especialmente en tierras bajas, en las que se registran abundantes lluvias. Con el método se han identificado más de 300 centros de civilización Maya. También la caza de huracanes con radar, aprovechando la correlación entre la rugosidad de la superficie oceánica -detectable por el sistema- y la velocidad del viento.

2.6.1  Observación de tiempo meteorológico. La observación del tiempo meteorológico se soporta en satélites, pronósticos numéricos, modelos del clima y sondeos de la atmósfera con láser (para medir distancias aprovechando la reflexión de la luz sobre moléculas de aire, nubes, polvo y aerosoles).  Los meteorólogos disponen en la actualidad de una red de imágenes de radar tomadas desde satélites, proyecciones por ordenador e informes actualizados al minuto, procedentes de estaciones claves distribuidas sobre un territorio. En los últimos modelos de satélite meteorológicos, las cámaras de televisión se han complementado con sensores multiespectrales en las regiones del infrarrojo y de las microondas, lo que ha ampliado el alcance de las aplicaciones -además de observación de nubes, se observa la corriente del Golfo, las corrientes ascendentes con carga biológica y las áreas cubiertas por hielo-.

2.6.2   Observación de los océanos. La observación de los océanos, para evaluar su temperatura superficial, la producción marina primaria, la circulación oceánica, la cartografía de los fondos marinos y los hielos polares. En efecto, la temperatura de la superficie marina utilizando satélites meteorológicos NOAA en órbita polar -con bandas múltiples del infrarrojo- puede ser utilizada también para la observación de las corrientes marinas superficiales. Hasta ahora, el único medio con el que puede obtenerse información acerca de la producción marina primaria, es decir, el fitoplancton clave en la cadena alimenticia de éste ambiente, consiste en la detección a distancia, desde satélites, del color del océano

Las aguas superficiales experimentan marcadas variaciones en su color en función del contenido de materias suspendidas, tales como fitoplancton, lodos y contaminantes. Para la circulación oceánica se observan las olas superficiales que se visualizan en las imágenes de radar en forma de cambios periódicos de su tono. Las olas internas se reflejan por su efecto sobre la rugosidad de la superficie y las grandes corrientes asociadas a las olas internas modifican las olas superficiales al sobreponerse a las oscilaciones, agrupando sustancias oleosas y otros materiales, formando franjas lisas o rugosas por efectos de tensiones.

La topografía de la superficie oceánica se consigue con altimetría de radar desde satélites. Estos muestran grandes relieves y depresiones de hasta 180 metros, extendiéndose sobre amplias áreas y explicadas por anomalías de la gravedad en la vecindad de montañas, dorsales, depresiones y otras estructuras submarinas de masa variable, distribuidas de forma irregular sobre los fondos marinos. También para complementar las observaciones de las masas de hielo hechas desde satélites en órbita polar con espectros visible e infrarrojo el radar resulta conveniente, pues supera las dificultades aquellos en medios oscuros y con cubiertas de nubes.

2.6.3       La observación de la Tierra. Hoy se obtienen mapas topográficos a partir de fotografías aéreas; para la hidrología se miden coberturas de nieve, mantos de hielo y obstrucciones de hielo en ríos, y áreas inundadas por avenidas asociadas a tormentas. En estudios ecológicos se hace factible la detección a distancia de los cambios medioambientales a escala global, aprovechando satélites con órbita geosincrónica. En estudios de deforestación los sensores multiespectrales (Landsat y SPOT), ofrecen unas posibilidades para el estudio de la vegetación terrestre que ningún otro medio puede proporcionar.

Para evaluar el desarrollo urbano las imágenes de satélite hacen factible la identificación de áreas urbanas, diferentes niveles de ocupación, tasas de crecimiento económico y demográfico, recursos naturales que administrar, áreas afectadas por contaminación y sus correspondientes tasas.

El índice de refracción de las manchas originadas por vertidos de petróleo y las características de radiación en la región del infrarrojo térmico de éste producto, son un buen ejemplo de la aplicación de ésta herramienta, útil también en la detección de otros contaminantes superficiales, como de aguas residuales no tratadas y contaminación atmosférica en áreas urbanas e industriales.

2.6.4  Cartografía de recursos minerales. Los depósitos minerales se manifiestan de diversas maneras, la mayoría son inapreciables a simple vista pero sí detectables por variedad de sensores de longitudes de onda afuera del espectro visible.

Con imágenes de satélite es posible perfilar fallas, zonas de fractura y contactos, que constituyen ámbitos en donde pueden encontrarse los criaderos minerales y que se reflejan en las imágenes de satélite como lineamientos de buen contraste. Rocas plegadas o domos que pueden constituirse en trampas de petróleo o gas, también son discernibles, como lo son depósitos y yacimientos metalíferos y no metalíferos por la decoloración de las rocas y anomalías en la vegetación anunciando su existencia en determinadas clases de suelos. Con el radar se pueden penetrar espesas capas de nubes y de cobertura vegetal para observar el terreno desde el espacio, lo que hace competitivo para regiones tropicales.

Las imágenes Landsat son de gran utilidad para levantar planos geológicos, debido a su cobertura regional con imágenes que abarcan 185 km. de lado. La combinación de datos multiespectrales puede hacer resaltar pequeñas diferencias en las propiedades de la superficie, con lo cual es factible la diferenciación de unidades geológicas basándose en su reflectancia y apoyando el proceso con el análisis de rugosidad superficial aportado por el radar. En la tectónica de placas, además de poner en evidencia anomalías térmicas ligadas a actividad ígnea en los márgenes de placas, es necesario medir la deriva de los continentes. El empleo del satélite Laser Range (LSR) y el Sistema de Posicionamiento Global (GPS), para determinar distancias, midiendo el tiempo que invierten los pulsos de luz en llegar al satélite y retornar a la estación terrestre, facilita medidas geodésicas, con errores de 50 mm en 500 km., a lo largo de los años.

2.6.5  Evaluación de recursos agrícolas. Los planes de seguridad agroalimentaria suponen el flujo permanente de alimentos, y el alcance económico y físico a los mismos. Toda sociedad, ya se trate de una tribu primitiva o de una moderna cultura occidental, trata llegar al autoabastecimiento de sus necesidades básicas. Desafortunadamente para la mayor parte de la humanidad, la calidad de vida se ve afectada al dedicar esfuerzos para la obtención de alimentos con propósitos de subsistencia, y agotar recursos para atender otras necesidades.

El deterioro ecológico con ritmo creciente se manifiesta en la desaparición de bosques y tierras húmedas, en el agotamiento del suelo vegetal y en la desertificación. El proceso se acompaña de inadecuados métodos de riego, sobre explotación de acuíferos, y presión demográfica sobre escasos recursos alimenticios y otros recursos insuficientes. Finalmente sobreviene la inestabilidad política y económica que agrava la situación. Es aquí donde la moderna tecnología y en especial la de los satélites de vigilancia, se constituye en una herramienta útil para obtención de información, sin la cuál el análisis y la solución de los problemas a escala mundial se hace difícil.

El desmonte y clareo de los terrenos, la evaluación de la desaparición de la capa superficial del suelo, la evaluación de áreas de sequía y de sistemas de regadío y la previsión de las épocas de hambre, son actividades que se soportan en la utilización de los sensores remotos.

2.6.6  Desastres. Terremotos, erupciones volcánicas, grandes tormentas, inundaciones y guerras, generan áreas de desastre, donde los sistemas de información terrestre se interrumpen y para los cuales la evaluación global y oportuna de las pérdidas ocasionadas sólo se puede lograr con el apoyo de los sensores remotos.

Los satélites espías poseen un alto poder de resolución y hacen factible la escucha de comunicaciones por radio y la detección telemétrica de misiles. También permiten el cumplimiento de control de armamentos y se mantienen bajo control las actividades clandestinas. Esta tecnología al servicio de la humanidad con propósitos de mitigar los efectos de los desastres naturales, y de incorporar recursos para satisfacer las necesidades humanas, se traduce en un factor de estabilidad y desarrollo.

2.6.7  Detección del medio ambiente. Como los objetos sobre la superficie de la Tierra interfieren con la radiación electromagnética emitida por el satélite, pueden darse fenómenos de reflexión, refracción, dispersión, absorción o reemisión. Cuando dicha radiación electromagnética es reemitida o reflejada, deberá atravesar de nuevo la atmósfera para que pueda ser captada por los sensores del satélite. No obstante, dado que la atmósfera contiene partículas tales como polvo, hollín y aerosoles, así como vapor de agua, bióxido de carbono y ozono, puede resultar alterada la intensidad y composición de la radiación.

La mayoría de los sensores electro-ópticos son dispositivos de barrido multiespectral. En estos dispositivos de barrido puede utilizarse un espejo que, con su rápida oscilación, dirige la radiación a través de un sistema óptico en donde los filtros la dividen en bandas espectrales individualizadas. La ventaja de recoger datos en distintas bandas espectrales estrechas, radica en que, al proceder al revelado, es posible diagnosticar determinadas características del terreno y variaciones experimentadas por los recursos naturales.

El tratamiento de los datos espectrales se digitaliza con el fin de identificar las pautas y resaltar al máximo los contrastes entre sus diversas clases o categorías. La transformación de los datos espectrales mediante el cálculo de relaciones o diferencias entre bandas espectrales, hace posible la cuantificación de ciertos parámetros o su representación numérica, que puede ser tratada por métodos matemáticos en los ordenadores.

Gonzalo Duque-Escobar
