T2 Reina Mendoza 11.784.665

Desarrolle un Modelo ATM para Servicios IP/LAN apoyados con tecnología DSL





Las redes LAN, se han convertido en un elemento fundamental de la arquitectura informática. La estandarización de protocolos, confluyendo hacia TCP/IP como transporte universal, ha propiciado el crecimiento de la inversión en la construcción de redes y está permitiendo la creación nuevas aplicaciones tanto en el interior de la organización (Intranet) como hacia clientes y proveedores (Extranet) y hacia el público en general (Internet).


La rápida evolución de las tecnologías de red obliga a considerar los siguientes factores:

·  Necesidades crecientes de ancho de banda por la aparición de aplicaciones Cliente/Servidor

·  Mezcla de contenidos en la transmisión de información: datos, voz, multimedia, vídeo

·  Soporte de las nuevas tecnologías de LAN aportadas por los operadores: RDSI, Frame Relay, ATM, xDSL, Servicios IP, etc.

·  Evolución de los adaptadores de red: Fast Ethernet, Giga Ethernet.

·  Necesidad de gestionar redes cada vez más complejas y con requerimientos de disponibilidad garantizados





El modelo propuesto considera las siguientes plataforma:



  1. ATM ( Asynnchronous Transfer Mode) Conmutación de paquetes de longitud fija para transmisión de voz, dato y video  sobre LAN (y WANs) con ancho de banda dedicado bajo demanda en circuitos virtuales y disponible en diferentes velocidades.



  1. Servicios IP

Los servicios IP son una evolución que nace como respuesta a la necesidad de utilizar protocolos comunes, tanto para comunicaciones internas (intranets), como externas (extranets), sobre una única red, a la vez que los usuarios obtienen la posibilidad de disponer de servicios nuevos con mayor valor agregado.  Este conjunto de servicios, que son el eje de las evolución de las comunicaciones.  Como ejemplos de servicios IP, se mencionan los siguientes: Voz transmitida en formato digital por medio del protocolo Internet para telefonía IP; Servicio comercial gestionado de transmisión de voz a través de IP, de alta calidad y bajo coste; Acceso a proveedores de información, Correo, internet, directorios, servicios avanzados de mensajería, audio/vídeo difusión, servicios de intranets y extranets, comercio electrónicos seguro en las transacciones,  voz sobre IP, etc; número telefónicos de acceso a internet según la ubicación geográfica (tarifa baja y alta velocidad); intercambio electrónico de datos, soporte de contenido, mensajería y multimedia, formatos de presentación en televisión,  voz sobre protocolo IP.



  1. DSL.  Es la tecnología que permite la transmisión de voz, datos y video sobre línea telefónicas existentes a grandes velocidades, la cual se refiere a un local loop o a la última milla desde una compañía telefónica (Central Telefónica) al usuario final (residencias o empresas).  Proporciona ancho de banda dedicado con velocidades mayores al modem  tradicional.





Características del Modelo ATM-IP-DSL propuesto.

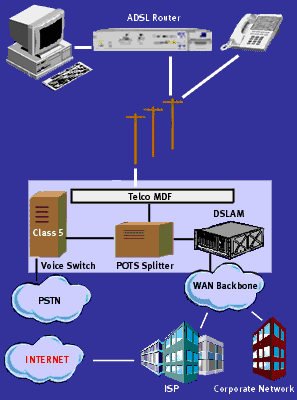

El modelo presentado en la figura anterior tiene como objetivo conectar  un backbone ATM con un enlace DSL utilizando DSLAM para convertir los datos desde la plataforma ATM a DSL.  El tráfico de datos comienza desde una PC conectada a una red LAN, para ello se usa 3Com OfficeConnect ADSL Router, para conectar bien sea a configuraciones de unos o de varios ATM PVCs entre el ADSL router y los ISPs (proveedores de servicio de internet) o a los ATM switch de los proveedores de servicio.  La salida de datos de los usuarios a través del ADSL router son convertidos en celdas ATM empaquetadas.  Estas celdas son colocadas mediante ADSL en la línea telefónica, las cuales son llevadas a la oficina central.  Existe otro POST splitter en la oficina central que traspasa los datos en canales de alta frecuencia al DSLAM.  El DSLAM envía los datos a través del Backbone WAN (pero puede ser LAN) a un ATM switch  que es local (en el DSLAM) o los cruza a una conexión WAN (o LAN) al POP.   El enrutador del proveedor de servicio de internet, recibe las celdas las convierte de regreso en FRAME  a través de un enrutador local o por medio de un concentrador.  Posteriormente se autentica al usuario y los datos procesados, los datos son reenviados al enrutador del ISP para la conexión a internet.  El proceso de envío es completado.



Por otra parte cuando se trata de transmisión de voz, en la oficina central, el POTS splitter divide las frecuencias de voces al switch de voz, se procesa normalmente y se reenvia al PSTN network.







Beneficios del uso del Modelo ATM-IP-DSL

Mediante la utilización del modelo propuesto ATM-IP-DSL, los usuarios obtendrán los siguientes beneficios:

·        Alta velocidades en el acceso a internet

·        Acceso LAN Corporativo

·        Utilización de los escenarios virtuales de e-commerce, telecomunicaciones, aprendizaje a distancia, video bajo demanda, servicios de salud (telemedicina), video conferencia, intercambio de información en tiempo real, juegos y entretenimiento online.

·        No requiere realizar una inversión adicional debido a que trabaja sobre las líneas telefónicas e infraestructura existente.

·        Utilización de la línea telefónica para transmitir a la vez voz y datos.



A continuación se muestra el gráfico de una empresa de telefonía que utiliza el modelo propuesto ATM-IP-DSL  y otros servicios.





Utiliza a parte de la tecnología ADSL, ATM con servicios IP, con el desarrollo de productos y aplicaciones internas





Bibliografía



http://www.genuity.com/services/ipservices/index_sp.htm

http://www.tid.es/noticias/a98/junio-julio/ip/ip.html

http://www.seis.es/inforsaludnet98/mesas/003/diap04.htm

http://www.fujitsu.es/servicioredes/redes2hacemos.htm

http://www.monografias.com/trabajos/atm/atm.shtml

http://www.3com.com/solutions/dsl/dsl_how_use_dsl.html
