1. Suponga que va a conectar dos localidades vía radio para interconectar dos redes LAN: haga un diagrama esquemático del radio enlace, mostrando todas las partes necesarias para la conexión (asuma línea de vista). (4 puntos)

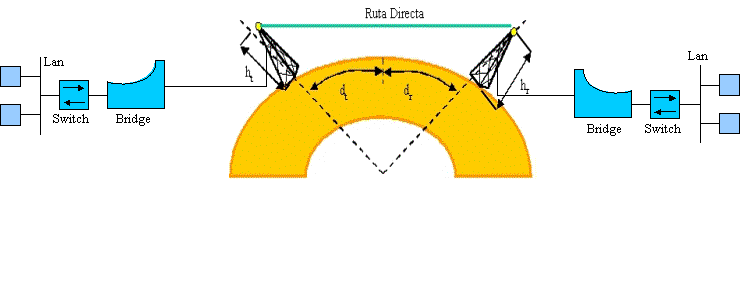

Línea de vista quiere decir que desde la ubicación de una antena emisora, esté visible la antena receptora (radio horizonte). Las ondas viajan en línea recta entre las antenas. Las partes necesarias son mostradas en el diagrama.

El producto marca Cisco utiliza un Bridge, pero puede ser un router, concentrador u otro dispositivo. Las antenas deben estar a cierto grado de inclinación para la transmisión de la señal. El Switche conmuta y conecta la red LAN con el bridge.

2. ¿Por qué es importante que todas las etapas del radio y la antena estén acopladas? (4 puntos)

Acoplamiento: se dice que hay acomplamiento cuando la impedancia de salida del amplificador del radio, la línea de transmisión y la carga (antena) son iguales, es decir, la dificultad que opone cada parte al paso de la onda es igual, es como si la onda viajara siempre por el mismo medio; cuando se logra ocurre la máxima trassferencia de potencia. En caso de desacople en algunas de las etapas se generarán ondas reflejadas, produciendose una onda estacionaria. Su minimización de gran importancia, ya que por un lado, la onda reflejada es energía que no llega a su destino, y por el otro si tiene una potencia considerable puede quemar al radio.

3. ¿Qué diferencia a una guía de onda de un cable coaxial? (2 puntos)

Físicamente una guía de onda es un tubo conductor hueco, por lo general, rectangular en su sección transversal (puede ser también circulares o elípticas)

El cable coaxial consiste de un conductor central rodeado por un conductor flexible. El conductor externo es flexible y coaxial al conductor central . El material aislante es de polietileno, sólido no conductivo que proporciona soporte y aislamiento eléctrico entre el conductor interno y el externo. El conductor interno es un cable de cobre flexible que puede ser sólido o hueco.

Las guías de onda son utilizadas cuando se requiere transmitir con una frecuencia mayor 15Ghz, debido a los cable coaxiales no aptos para esta frecuencia, ni para distancias muy grandes, por lo que normalmente no se utilizan en aplicaciones UHF.

Las guías de ondas tienen frecuencia mínima de operación (frecuencia de corte), el cable coaxial tiene frecuencia máxima de operación .

Las razones de pérdida de la guía de deben a desacople y radiación, las pérdidas en el cable coaxial se pueden producir por calentamiento en el conductor, del dieléctrico y acoplamiento.

4. ¿Por qué decimos que el aire es un medio multiplexado? (2 puntos)

El aire por ser un medio público, necesariamente debe ser multiplexado (compartido). El gobierno es quien regula de forma ordenada la asignación de las diferentes frecuencias (para la señal portadora).

La multiplexación es la repartición del ancho de banda de un circuito entre varios dispositivos. En este sentido el aire es multiplexado para ser compartido por diferentes empresas (públicas o privadas) para transmitir información via radio enlace.

El aire puede ser multiplexado de la siguiente manera:

FDM: Por división frecuencia, ejemplo: Cable, Cable TV, estaciones de radio.

TDM: por división de tiempo, ejemplo: Troncales digitales para centrales telefónicas.

WLM: Por la longitud de la onda, ejemplo:

Jerarquía Plesiocrona se refiere a las combinaciones de señales E1 que surgieron progresivamente para prestar servicios telefónicos en multiplexación TDM. Incialmente los E1, posteriormente E2 ( 4 E1) , luego se desarrollaron los E3 a 34Mbps y los E4 a 140 Mbps.
