UNIVERISDAD YACAMBU
ESPECIALIZACION EN REDES Y TELECOMUNICACIONES
TELEFONÍ A
Reina J. Mendoza. A.
V.11784.665
TRABAJO Nº 1

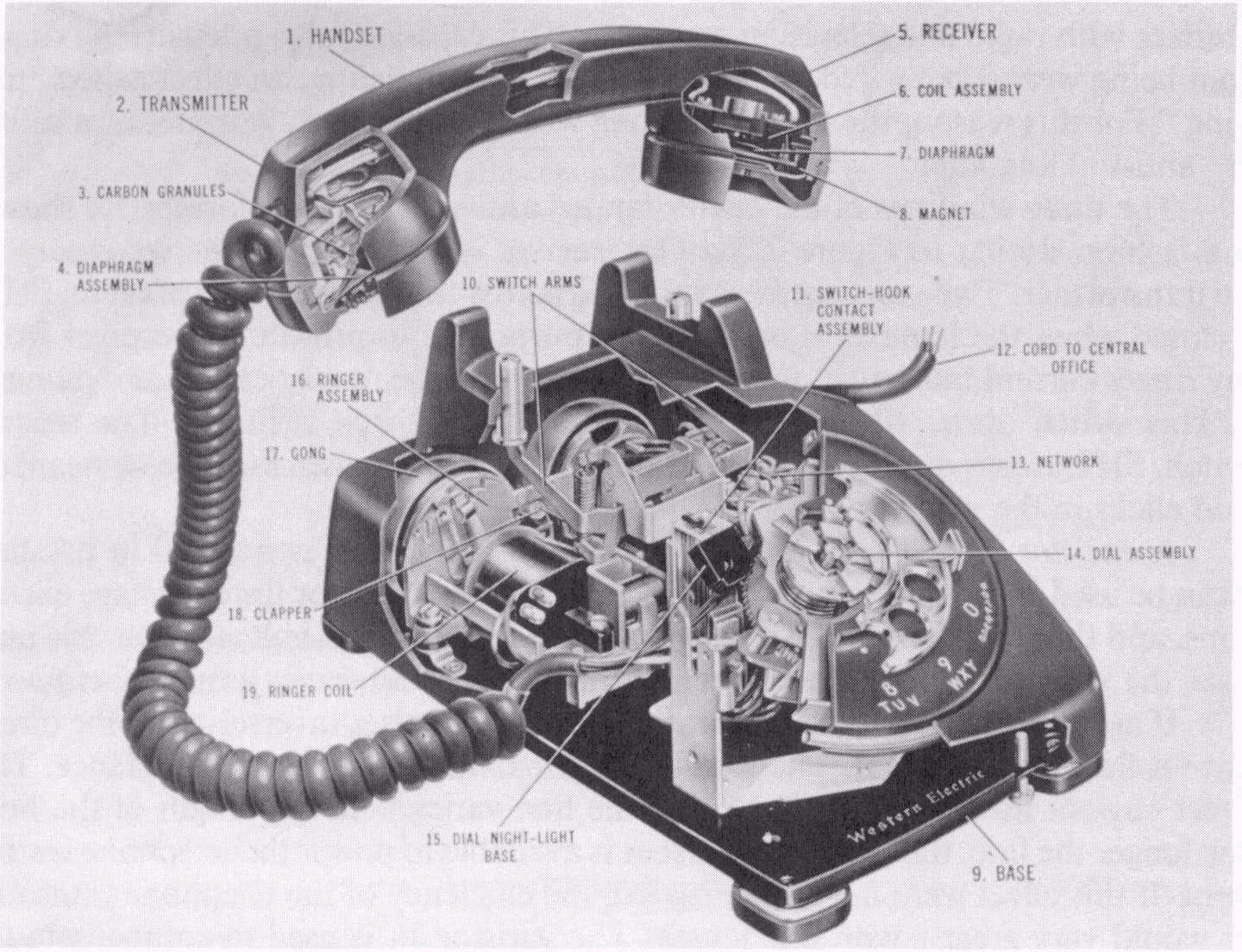

Esta función la realiza un elemento transmisor ubicada en el auricular del teléfono. Donde la onda de sonido atraviesa las partes que componen al transmisor (micrófono, diafragma, granos de carbón, contactos eléctricos) ocasionando vibraciones internas, las cuales son procesadas produciéndose la onda eléctrica (Señal analógica).
Esta función es el proceso inverso al anterior, donde es realizada por el elemento receptor del auricular. Donde las señales eléctricas entrates son convertidas en ondas sonoras.
Off-hook (Tono de discar) se produce al momento de levantar el auricular, en este caso, se produce una solicitud a la compañía telefónica y la respuesta el envío de un tono particular que indica que la llamada puede ser aceptada.
On-hook: Se produce al momento de colgar el auricular, se envía una señal eléctrica a la Central Telefónica indicando que la llamada ha concluido.
Al principio, el discado de los números era realizado por la operadora de la central telefónica, posteriorme surgió el pulsado rotativo y actualmente se utilliza la técnica del tono multifrecuencial dual, como método para indicarle a la compañía telefónica el número con el cual se debe establecer la comunicación.
Cuando la conexión se hace efectiva, la compañía telefónica envia una señal cada dos segundo (por un período de tiempo) que activa un timbre. Esta misma señal es enviada al solicitante de la llamada.
|
Dialing Pulsing – Pulsado rotativo |
Tono Multifrecuancia Dual DTMF |
|
El marcado de los numeros (generacion de pulsos)se realiza a traves de un pulsador rotativo (forma circular). Un circuito electrico se abre y se cierra cada vez que el pulsador es girado y liberado. El numero de pulsos es determinado por la distancia del girado del disco. Los pulsos son generados a una velocidad de 10 pulsos por segundo. La generacion de pulsos es mecanica. |
La senalizacion se produce mediante el envio de tonos a traves de la linea telefonica. Los contactos electricos del circuito se cierran cuando al ser presionado un determinado boton. El aparato consta de un circuito integrado con un panel de 12 botones, a los cuales se les es asignada dos frecuencias especificas, al ser presionado un determinado boton. Cada tono tiene una duracion de 50 milisegundos (Es mas rapido). La generacion de tono es electronica. La informacion de los numeros pulsados, es almacenada en un buffer especial |
Si el nivel de servicio es P.03, quiere decir que de cada 100 llamadas 3 son bloqueadas. Si las llamadas entrantes simúltáneamente son 500 entonces las llamadas bloqueadas son 15.
Una línea y una troncal realizan las mismas funciones, o sea, transportan comunicaciones. Una línea se puede conectar dispositivos, como: un teléfono, un computador, un terminal, etc. Una troncal es el circuito que conecta centrales o conexiones de estas (comunica equipos de conmutación)
Los sistemas de telefonia publica estan disenados para que todo los componentes que participan en la transmision de la comunicacion, trabajen en el rango de frencuencias entre los 300 y los 3000 Hz, esto es debido a que en las conversaciones normales, la gran mayoria de las frecuencias cae en este rango. Aunque los sistemas telefonicos estan capacitados para manejar frecuencias entre 0 y 4000 Hz, los rangos no utilizados (0 a 300 Hz y 3000 a 4000Hz) son utilizados como resguardo del canal, proporcionando un buffer para evitar que existan interferencias. Esto significa que cuando los sonidos estan por encima de los 3000 Hz, o por debajo de los 300 Hz, estas frecuencias son filtradas por los circuitos y por lo tanto no pasan a la red telefonica.
Modulacion: consiste en alterar las caracteristicas de una senal portadora, mediante una senal llamada moduladora, con el fin de transportar la informacion contenida en esta ultima. Dependiendo de la naturaleza de la portadora y de la moduladora, se pueden tener varios esquemas de modulacion.
Cuando la moduladora es digital y la portadora es analogica, se puede tener ASK, FSK, PSK, QAM. Cada cambio en la senal portadora se conoce como baudio. Si en cada baudio se transmite un bit, la velocidad de modulacion coincide con la velocidad de transferencia, que se mide en bit por segundo.
Cuando la moduladora es analogica y la portadora es analogica (Utilizado en las comunicaciones telefonicas, en las estaciones de radio y la television convencional. La voz, las imagenes y la musica (de naturaleza analogica) son convertidas en senales analogicas (tipicamente en ondas electricas) para que estas a su vez modulen senales tambien analogicas, como el caso de las ondas.
