Las miras telescopicas opticas.
Su mantencion y reparacion.
Por Richard Greswell.
Quiere encontrar un sabueso de verdad? hacer click
El siguiente curso es clasico y viene destinado a emplear la menor cantidad de palabras
para no entorpecer ni demorar al entusiasta en su afan de desarmar su nueva mira
telescopica y ayudarlo a salir airoso del inmenso lio en que se verá envuelto si no lee
este
curso con el consecuente malestar y desperdicio de su mira y tambien la consecuente
pérdida de tiempo
LA MIRA TELESCOPICA para rifle ( especialmente de rifles de
aire por resorte)
La mira telscopica es un instrumento de gran utilidad para mejorar el alcance y precision
de
un rifle amen que sirve para personas cortas de vista que deben usar anteojos. (por lo
menos los que requieren anteojos para mirar de cerca)
Porqué fallan las miras?
Una mira bien instalada puede dar años de gran utilidad al usuario.
La miras pueden fallar
por varias razones. Las principales son por trauma desapriete de las contratuercas y sus
vidrios, ingreso de humedad a su interior y fragilidad o pobreza constructiva que
garantice
siempre su calibracion. Es decir que no se descalibre sola por cambios de temperatura por
ejemplo. La principal falla no es la mira sinó la montura demasiado frágil.

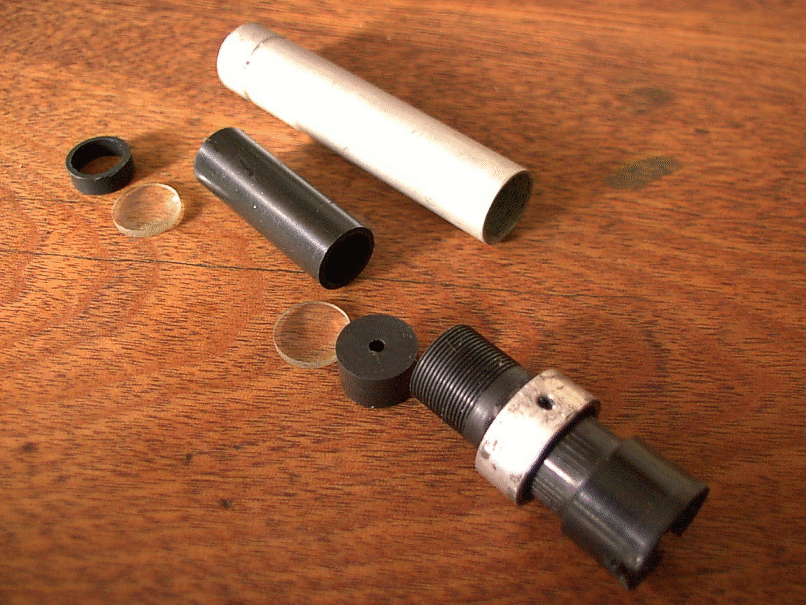

Como estan construidas las miras?
Basicamente son un juego de tubos de aluminio que soportan tres sectores de localizacion
de lentes mas una reticula de pelo mas facilidad para poder enfocar ambos la reticula como
el blanco y ademas poder variar el posisionamiento de la reticula con respecto al encuadre
del rifle. La miras de buena calidad vienen con nitrogeno en su interior para evitar que
se
produzca neblina y empañamiento de los vidrios por dentro. Está demas decir que no es
recomendable desarmar una de estas miras pues para armar hay que sangrar el aire del
interior unas diez veces con nitrogeno puro . Otras miras cuentan con zoom y esto impleca
complejidad de sus ensambles de los vidrios. Hoy las miras baratas no son por nada
despreciables pues sus lentes son de cristal de alta calidad y tienen ademas algo que es
muy util que es su peso. Esto es que son livianas y a los rifles de aire comprimido por
resorte no les gustan las miras pesadas pues les gusta botarlas y quebrar su vidrios con
los
golpes del recoil. Los vidrios se quiebran cuando las contratuercas se sueltan y los
vidrios
quedan flotando sueltos dentros de los recesos.
Como puedo calibrar e instalar una mira a un rifle de aire comprimido por resorte de
categoría magnum?
1.-Lo primero sería obtener una mira para mi gusto de 2x 40 o 2x20 De las chicas.
2.-Luego le trabo las contratuercas de todos los vidrios con locktite o cianoacrilato
pegamento de (gotita) hay que ser muy cuidadoso en este procedimiento pues hay que
evitar que la gotita se derrame hacia el centro del lente.
3.-Le aplico un anillo de apriete adicional al extremo flotante de la torreta de ajuste
4.- Coloco una montura tipo riel de acero con apriete del tubo de la mira de caucho o
poliuretano para amortiguar y absorver los impactos y tope en la cola de milano del rifle.
Vamo mirando la mira por sectores
Sector 1.-
Zona donde hay un reborde de goma para no cortarse la ceja con el recoil. Notar que los
rifles de aire dan el verdadero recoil hacia adelante. No como las armas de fuego que es
al
revés.
Sector 2.-
Este trozo de tubo soporta los lentes que van cerca del ojo . Todo este tubo tien la
facultad
de atornillarse convenientemente hast encontrar nitidez de la cruz de pelos. Se ajusta con
contratuerca.
Sector 3.-
El sector 3 consta de un tubo de plastico con un anillo de aluminio sector cuatro con dos
perforaciones o hilos de 2 mm en su exterior. Este anillo de aluminio va montado al tubo
de
plastico en un buje de caucho . A su vez el anillo de aluminio va atornillado o apernado
al
cilindro o tubo principla de la mira. O sea sujeta el tubo de plastico en forma flexible.
La

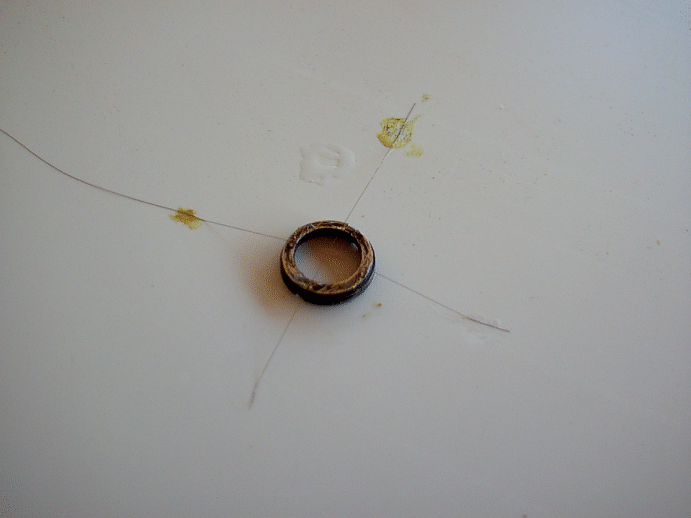

razon es que este tubo soporta la crus de pelos pintada color magenta en el diagrama y
luego atornilla en otro tubo de aluminio donde se describe el sector cinco. El anillo 4
montado flexiblemente sobre sector tres es el invento mismo de las miras telescopicas pues
es posible que al presionar con las torettas de ajust en el sector 6 modificar el
alineamiento
de la cruz de pelos con respecto a la cuadratura del rifle por tanto modificando el lugar
donde el proyectil encontrará destino.
Sector 4.
Anillo de aluminio atornillado al tubo de la mira. Estos tornillos por fuera estan
bastante
camufladosy es estan a la altura del sector donde atornilla la camisa sector dos y no se
notan pues estan a ras de superficie siendo avellanados. Estos tornillos debes ser sacados
con destornillados cruz de 2 m/m para desarmar la mira ¡¡¡OJO!!!!
Sector 5.-
Este tubo de alumino que atornilla por fuera al tubo sector tres sujeta y aprieta dos
vidrios
separados por camisas de plastico. El dibujo habla por si solo. En el extremo de este tubo
actuan los dos tornillos de la torreta exterior de ajuste.
Sector 6.-
Acá esta el extremos del tubo de aluminio que agoge a los dos vidrios de ensamble
central.
Tambien por fuer está la torreta de ajuste de la mira
Sector 7
Acá existen los dos tornillos avellanados que sujetan el cuerpo porta tornillos de ajuste
de la
mira. estos tornillos aprientan contra un acamisa de acero templado y flexible que inclina
siempre el cuerpo alineado contra el otro extremo. La verdad es que en este punto es
dificil
explicarlo y habría que mira el cuerpo porta tornillos desde afura de la mira para darse
cuenta que los dos tornillos de apriete estan por un solo extremo . Siendo el cuerpo de la
torreta en la mayoría de las miras de plastico, es facil entender que con los cambios de
temperatura, el apreite de los tornillos principales de ajuste van a variar por tanto
también
variará la precicion de los impactos. No en la secion pero al inicio de la seccion. Es
por eso
que recomiendo colocar un anillo de apriete en este sector o simplement perforar y colocar
tornillos avellanados contra el tubo de aluminio de la mira.
Sector 8
Acá va la sujecion del vidrio mas alejado de la cara del usuario. Este vidrio debe ser
constantemente apretado.
Sector 9
Anillo de reborde
La forma de desarmar:
Lo primero es buscar un caja de zapato con tapa o similar. Luego buscar un papel tamaño
carta y un lapiz y un pie de metro preferentemente de estos de plastico que venden el las
tiendas del ramo por US $ 1.5.- Hacer un sketch de la mira y luego medir con el
profundimetro del pie de metro las distancias del lente de vidro al borde y anotarlas en
el
papel. Colocar un poco de adhesivo de contacto a todos los vidrios si estos van a ser
desarmados para darle el lado al volver a ensamblar. Se puede retirar este adhesivo con
posterioridad con un paño con gotitas de solvente mineral .
Proceder a encontrar los dos tornillos camuflados en el sector de ajuste de la camisa
Sector
2 y desatornillarlos
Realizar los aprietes de los vidrios trabando las contratuercas con algun adhesivo: El
adhesivo de contacto puede ser estupendo. Tambien la silicona. La Gotita, o locktite traba
tuercas.
Desengrasar frotando con un panuelo y armar. Fijarse que el ambiente esté libre de
pelusas.
Bueno eso en terminos generales, Fijarse de contar con buena luz y nunca, repito nunca
forzar ninguna pieza de la mira. Para soltar y apretar las contra tuercas hacerse
"desatonilladores del ancho de la contratuerca con un trozo de acero en plancha de un
mm
de espesor y fijarse que al aplicarlo no tope el vidrio en la acción. No volverse loco
dando
torque tampoco. No se está apretando la culata de un ford 30.
Eso es todo
Buena suerte entretencion y exito.
Richard Greswell
P.D Una última recomendacion para probar ajustando la mira en el rifle dando en el
blanco.
1.- Colocar los tornillos de ajuste de la torreta en la mitad de su carrera.
2.- Disparar al blanco
3.- Girar los pernos de ajuste de la siguiente manera. Imaginemonos que el hoyo del
impacto
dió en el cuadrante superior izquierdo. Entonces uno tiene que pensar de la siguiente
manera: " Yo fuerzo el proyectil hacia el centro del blanco """
atornillando""" los pernos de
las torretas" o sea que al atornillar (sendido reloj) cualquiera de los dos tornillos
me vá a
"empujar el projectil hacia la direccion que deseo en este caso hacia el centro.
SI el impacto de prueba dió en el cuadrante inferior derecho entonces yo procedo a
"desartonillar" los tornillos de ajuste.¿Claro ? Mas fácil no puede ser. O sea
con unos cuatro
a cinco disparos estoy obteniendo un MOA 1. Entendido? Favor no olvidar esto nunca y
acuerdese que obtendrá beneficios.
Ultima recomendacion. Al iniciar un día de caza o secion de tiro al blanco favor calibrar
la
mira antes de hacer los tiros magistrales. ¿Obvio nó?
¡¡¡Chao!!!
