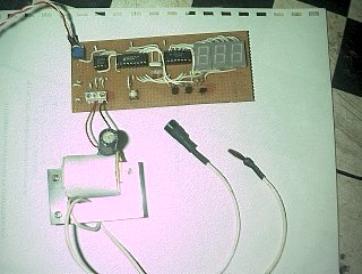

;Programa para leer el convertidor serial de 8 bits ADC0831

;y desplegar el valor en un display de tres digitos

       processor 16f84

       include   <p16f84.inc>

       __config _XT_OSC & _WDT_OFF & _PWRTE_ON

;Variables usadas genericamente

I      equ    H'0C'

J      equ    H'0D'

K      equ    H'0E'

;Bits y variables para el ADC0831

CS     equ    H'00'  ;Chip Select

CLK    equ    H'01'  ;Clock

DO     equ    H'02'  ;Salida serial binaria

S      equ    H'0F'  ;byte leido

;Bits y variables para el display

L1     equ    H'04'  ;Encendido del digito centenas

L2     equ    H'05'  ;Encendido del digito decenas

L3     equ    H'06'  ;Encendido del digito unidades

T      equ    H'10'  ;Conteo de centenas

D      equ    H'11'  ;Conteo de decenas

U      equ    H'12'  ;Conteo de unidades

;Programa principal

       org    0            ;inicia en la direccion 0

       bsf    STATUS,RP0   ;Selecciona los registros del banco 1

       movlw  B'11111100'  ;RA2=entrada, RA1 y RA0=salida

       movwf  TRISA

       movlw  B'10000000'  ;RB0..RB6 salidas a display

       movwf  TRISB

       bcf    STATUS,RP0   ;Selecciona los registros del banco 0

       movlw  B'11111101'  ;CLK=low, CS=high

       movwf  PORTA

       movlw  B'10000000'  ;Apaga todos los displays

       movwf  PORTB

continuo:

       call   adc          ;llama a la rutina del ADC0831

       call   display             ;llama a la rutina del display

       call   continuo     ;recicla

;********************************

pulso:                     ;Subrutina que genera un pulso de reloj

       bsf    PORTA,CLK    ;CLK=high

       movlw  D'120'       ;I=120

       movwf  I            ;

alto:

       decfsz I,F          ;I=I-1

       goto   alto

       bcf    PORTA,CLK    ;CLK=low

       movlw  D'120'       ;I=120

       movwf  I            ;

bajo:

       decfsz I,F          ;I=I-1

       goto   bajo

       return

;********************************

adc:

       clrf   S            ;valor=0

       movlw  D'8'         ;J=8

       movwf  J            ;

       bcf    PORTA,CS     ;CS=low, inicia conversion

       nop

       call   pulso        ;Genera un pulso

       btfsc  PORTA,DO     ;DO=low?

       return              ;no, regresa y s=0

next:

       call   pulso        ;genera un pulso

       bsf    STATUS,C     ;Carry bit=1

       btfss  PORTA,DO     ;DO=high?

       bcf    STATUS,C     ;no, carry bit=0

       rlf    S,F          ;desplaza valor un bit a la izq.

       decfsz J,F          ;J=J-1

       goto   next

       bsf    PORTA,CS     ;CS=high

       bcf    PORTA,CLK    ;CLK=low

       return

;********************************

retrazo:

       movlw  D'120'       ;K=120

       movwf  K

delay:

       decfsz K,F          ;K=K-1

       goto   delay

       return

;********************************

display:

       clrf   T            ;Contador de centenas=0

centenas:

       incf   T,F          ;T=T+1

       movlw  D'100'       ;w=100

       subwf  S,F          ;s=s-w

       btfsc  STATUS,C     ;Carry=0? resultado negativo?

       goto   centenas     ;no, recicla.

       decf   T,F          ;T=T-1

       movlw  D'100'       ;w=100

       addwf  S,F          ;s=s+w

       clrf   D            ;Contador de decenas=0

decenas:

       incf   D,F          ;D=D+1

       movlw  D'10'        ;w=10

       subwf  S,F          ;s=s-w

       btfsc  STATUS,C     ;Carry=0? resultado negativo?

       goto   decenas             ;no, recicla.

       decf   D,F          ;D=D-1

       movlw  D'10'        ;w=10

       addwf  S,F          ;s=s+w

       clrf   U            ;Contador de unidades=0

unidades:

       incf   U,F          ;U=U+1

       movlw  D'1'         ;w=1

       subwf  S,F          ;s=s-w

       btfsc  STATUS,C     ;Carry=0? resultado negativo?

       goto   unidades     ;no, recicla.

       decf   U,F          ;U=U-1

       movlw  D'1'         ;w=1

       addwf  S,F          ;s=s+w

       movf   T,W          ;w=T

       movwf  PORTB        ;PORTB=w

       bsf    PORTB,L1     ;Enciende el digito de centenas

       call   retrazo

       bcf    PORTB,L1     ;Apaga el digito de centenas

       movf   D,W          ;w=D

       movwf  PORTB        ;PORTB=w

       bsf    PORTB,L2     ;Enciende el digito de decenas

       call   retrazo

       bcf    PORTB,L2     ;Apaga el digito de decenas

       movf   U,W          ;w=U

       movwf  PORTB        ;PORTB=w

       bsf    PORTB,L3     ;Enciende el digito de unidades

       call   retrazo

       bcf    PORTB,L3     ;Apaga el digito de unidades

       return

;*******************************

                end
