RFsim99
ผู้เรียบเรียง
นาย ไชยพัฒน์ อินทรขันตี นักศึกษาโปรแกรมวิชา เทคโนโลยีอุตสาหกรรม(เทคโนโลยีอิเล็กทรอนิกส์)
สถาบันราชภัฎจันทรเกษม
e-mail : i_chaiyapat@yahoo.com
บทนำ
ปัจจุบันโปรแกรมที่ใช้งานทางด้านการออกแบบวงจร มีให้เราได้เลือกใช้อยากมากมายหลายโปรแกรม จึงขอแนะนำ
โปรแกรม RFsim99 ซึ่งโปรแกรมนี้โปรแกรมก็เป็นโปรแกรมที่สามารถช่วยออกแบบวงจรเกี่ยวกับ RF ได้ โปรแกรมนี้เป็นอีก
โปรแกรมหนึ่งที่สะดวกมากที่จะใช้ในการเขียนวงจร RF โปรแกรม RFsim99 นี้เป็น freeware ที่สามารถ จะดาวโหลดมาใช้งาน
และติดตั้งได้ง่าย สามารถช่วยผู้ทำงานเกี่ยวข้องกับเรื่องของ การออกแบบวงจร RF ต่างๆ ได้ดี
หลักการ
รูปแบบของโปรแกรมคือเป็นโปรแกรมที่ใช้วาดลายวงจร ของทางด้านไฟฟ้า และทางด้านอิเล็กทรอนิกส์ อุปกรณ์ที่จะใช้
ออกแบบลายวงจร จะมีมาอยู่แล้ว หลักการทำงานก็ไม่ยุ่งยากหรือซับซ้อนจนเกินไป
การติดตั้งโปรแกรม
การติดตั้งโปรแกรมนั้น เมื่อเรา ดาวโหลดมาจาก อินเตอร์เน็ตแล้ว เราก็ทำการ uninstallเพื่อนที่จะทำการติดตั้งโปรแกรมซึ่ง
การติดตั้งโปรแกรมนั้นก็สามารถติดตั้งได้เหมือนกับการลงโปรแกรมทั่วไป เพราะว่าทำการ setup โปรแกรมลงบนคอม และทำการ
ติดตั้งจนเสร็จ สำหรับรายการของเครื่องมือนั้น จะอธิบายได้ดังนี้
simulate the schematic circuit การจำลองแบบวงจร
tune component values การปรับแต่งค่าส่วนประกอบ
create a new file การสร้างแฟ้มใหม่
open an existing file การเปิดแฟ้มที่มีอยู่
save the current file การบันทึกแฟ้มปัจจุบัน
cuts to the clip board การตัดที่ clip บอร์ด
copy to the clip board ก๊อปปี้ที่ clip บอร์ด
paste from the clip board การวางจาก clip บอร์ด
opens print/ print preview dialog การเปิดการพิมพ์/การพิมพ์แสดงการโต้ตอบ
delete selection เลือกการลบ
place graphical text ข้อความกราฟฟิก
draw graphical line การวาดเส้นกราฟฟิก
show RF calculator แสดงการคำนวณ rf
launch match assistant การปล่อยผู้ช่วยเหลือจับคู่
launch attenuator assistant การปล่อย attenuator ผู้ช่วยเหลือ
launch filter assistant การปล่อยผู้ช่วยเหลือกรอง
change component orientation การเปลี่ยนส่วนประกอบ orientation
select mode การเลือกโหมด
connecting wire การเชื่อมต่อสาย
ground connection การเชื่อมต่อกราวด์
measurement port เครื่องวัด port
resistor ตัวต้านทาน
capacitor ตัวเก็บประจุ
inductor ขดลวด
transmission line สายส่ง
op-amp ออปแอมป์
transformer หม้อแปลง
1 port S parameter block
2 port S parameter block
การออกแบบ
สำหรับการออกแบบของโปรแกรม RFsim99 และวิธีใช้นั้น โปรแกรมนี้ จะเป็นโปรแกรมที่ใช้สำหรับการวาดลายวงจรทางด้าน
RF โดยนามสกุลของงานที่ได้ออกมาจะเป็น .cct การสร้างลายวงจรนั้น ทำได้โดยการเปิด เอกสารขึ้นมาใหม่และดึงเอาอุปกรณ์ที่มีอยู่
วางลงที่แผ่นงานได้โดยตรง ซึ่งอุปกรณ์แต่ละตัวเราสามารถกำหนดค่าต่างๆให้กับตัวอุปกรณ์ได้ทันทีโดยจะมีตาราง popup ขึ้นมา
ให้ใส่ค่าต่างๆ เช่น เราต้องการจะใส่ค่า R ที่มีค่า = 100 เราก็สามารถที่จะทำได้โดยใส่ค่าลงในตาราง popup ซึ่งเรายังสามารถกำหนด
ค่า % ให้กับ R ของเราได้อีกด้วย
[Files]
[Edit]
[Component]
[Draw]
[Analyse]
[Tools]
[Options]
[Help]
ผลการดำเนินการ

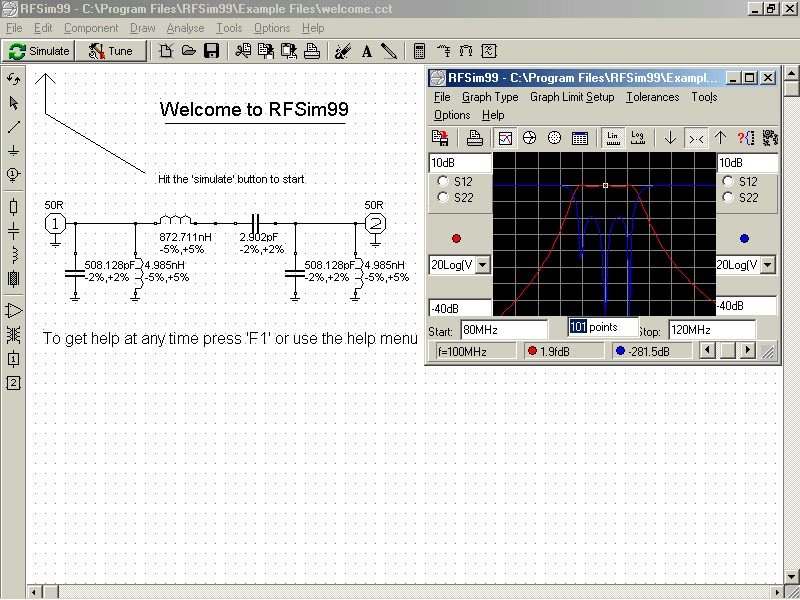

นี่เป็นตัวอย่างตัวอย่างหนึ่ง สำหรับการวาดลายวงจรของโปรแกรม RFsim99 ถือได้ว่า เป็นโปรแกรมที่ใช้งานทางด้าน
การออกแบบลายวงจรได้ง่ายและสวยงาม สำหรับผู้ที่สนใจ สามารถที่จะเข้าไป Download มาใช้งานได้ที่
http://www.hydesing.co.uk
สรุป
สำหรับโปรแกรม RFsim99 นี้ ถือได้ว่า เป็น Freeware ที่มีความสามารถทางด้านการออกแบบวงจรมาก จะมีอุปกรณ์ที่ออกแบบมาแล้ว
พอสมควรทั้งทางด้าน อิเล็กทรอนิกส์ และทางด้านไฟฟ้า
