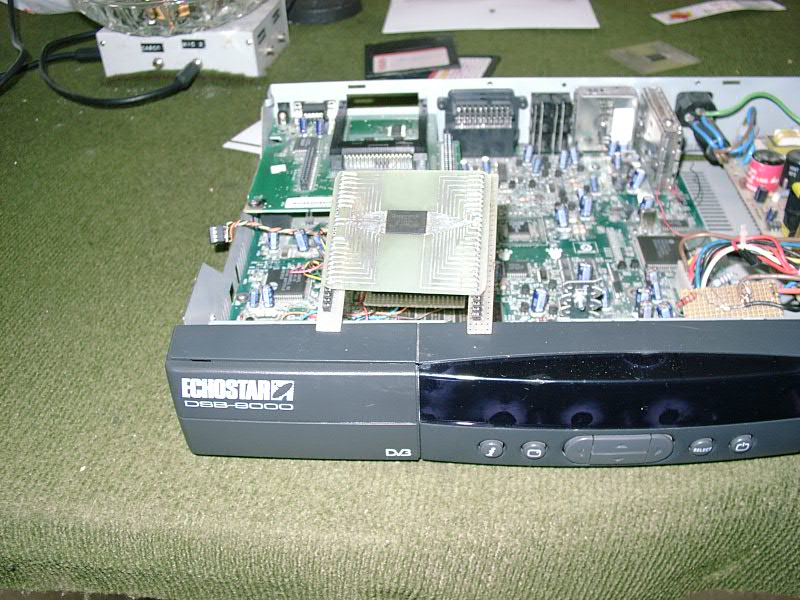

DEKO CON TSOP EXTRAIBLES:

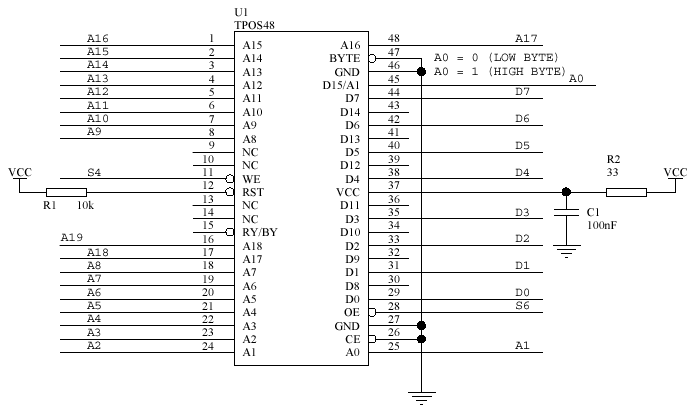

PROGRAMADOR  WILLEM Y ADAPTADOR 29F800:



 IC´S EN WILLEM:



                               ALGUNAS SUGERENCIAS PARA EL MONTAJE DEL WILLEM
-En primer lugar el puerto paralelo en la bios de ordenador debe estar en epp , o normal no rula en ecp (al menos en mi ordenador no).
-Es una buena herramienta eprotest.exe con el que se puede modificar el estado de cada linea del puerto pararelo a voluntad y asi hacer comprobaciones en el lector-programador.
-Conviene empezar a leer y programar dispositivos de menos pines por ejemplo 24xx y pics si esto funciona es que se va por buen camino.
-Antes de insertar tsops probar a leer memorias de menor capacidad por ejemplo viejas bios de placas base de ordenador que ya no se utilicen.
-La mayoria de problemas vienen de cortocircuitos o cruces entre pistas del circuito impreso ya que estas estan muy juntas , revisar bien el pcb si es con lupa mejor.

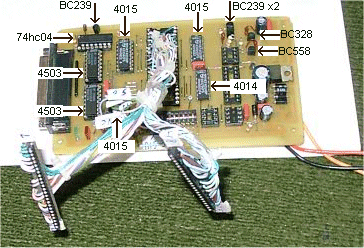

en mi caso he montado el willem pcb2 ,circuito impreso, puentes y componentes en este pdf  ,   esquema aqui.en la foto indico los semiconductores que he colocado yo y funciona bien.

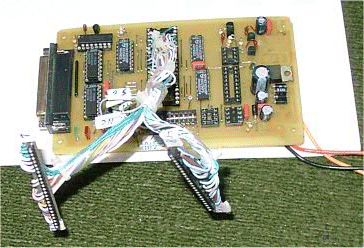

-En las fotos se aprecia que falta el generador de 12,5/21v (vpp)  MC34063A y componentes asociados y es que como no tengo previsto de momento programar dispositivos de vpp 21v y ademas el integrado es dificil de localizar en mi zona , no lo
he montado aplicando los 12,5 voltios (cuando sea necesario) desde una fuente  de alimentacion externa , el resto de componentes no varia  con  respecto al diseño original.

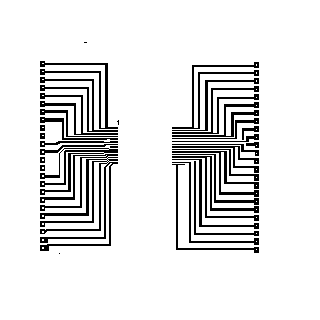

-El adaptador de tsop 48 que esta en la pagina de willem no es apto para volver a insertar con el la memoria en el deco asi que he hecho mi propio fotolito , para imprimirlo utilizo paint shop pro 7 en escala 100.
